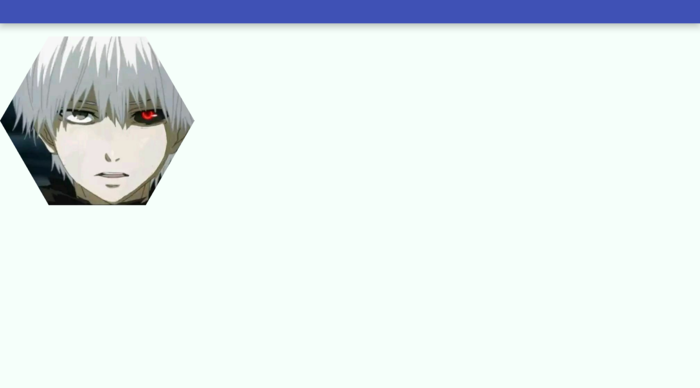

经常用QQ的朋友应该知道，QQ头像是圆的。那么正方形，六边形，或者其它异形怎么实现的，其实原理都是一样的。把图片进行渲染，然后利用path指定显示区域即可。今天分享的就是六边形。

正六边形画法

正六边形的边长l就是宽的一半，正六边形的高是 Math.sqrt(3)*l ，然后可以算出正六边形顶部的top值，之后只要依次遍历连接每个点，即可画出正六边形。

float l = (float) (getWidth() / 2);
float h = (float) (Math.sqrt(3)*l);
float top = (getHeight() - h) / 2  ;
mPath.reset();
mPath.moveTo(l/2,top);
mPath.lineTo(0,h/2+top);
mPath.lineTo(l/2,h+top);
mPath.lineTo((float) (l*1.5),h+top);
mPath.lineTo(2*l,h/2+top);
mPath.lineTo((float) (l*1.5),top);
mPath.lineTo(l/2,top);
mPath.close();

设置Shader

对于Shader还不了解的人，可以去搜一搜其他博客，讲这个的已经很多了，我就不再讲一遍了。这里我们使用的是BitmapShader，这个类名副其实，它可以把一个Bitmap做为我们的渲染对象，在设置Bitmap的时候把Bitmap初始化BitmapShader，然后设置给Paint。直接上代码了。

// 先把要设置的bitmap设置给一个BitmapShader
shader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP) ;
// 然后给Paint设置shader
mPaint.setShader(shader);

使用Shader绘制正六边形

我们重写onDraw方法：

@Override
public void onDraw(Canvas canvas) {
    canvas.drawPath(mPath,mPaint);
}

封装到Drawable中

public class HiveDrawable extends Drawable {
    // 用于记录边界信息的Rect
    Rect mRect = new Rect();
    Paint mPaint;
    Path mPath ;
    BitmapShader mShader;
    Bitmap mBitmap ;
    public HiveDrawable() {
        this(null) ;
    }
    public HiveDrawable(Bitmap bitmap) {
        init();
        setBitmap(bitmap);
    }
    private void init() {
        initPaint() ;
        initPath() ;
    }
    private void ensurePaint(){
        if (mPaint == null) {
            mPaint = new Paint() ;
        }
    }
    private void ensurePath(){
        if (mPath == null) {
            mPath = new Path() ;
        }
    }
    private void initPaint() {
        ensurePaint();
        mPaint.setAntiAlias(true);
        mPaint.setStyle(Paint.Style.FILL);
        mPaint.setStrokeWidth(3f);
    }
    public Bitmap getBitmap() {
        return mBitmap;
    }
    // 设置Bitmap的时候初始化shader，并设置给paint
    public void setBitmap(Bitmap bitmap) {
        this.mBitmap = bitmap;
        if (bitmap == null) {
            mShader =null ;
        } else {
            mShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP) ;
            mPaint.setShader(mShader) ;
        }
    }
    // 初始化好Path要走的路径
    private void initPath() {
        ensurePath();
        float l = (float) (mRect.width() / 2);
        float h = (float) (Math.sqrt(3)*l);
        float top = (mRect.height() - h) / 2  ;
        mPath.reset();
        mPath.moveTo(l/2,top);
        mPath.lineTo(0,h/2+top);
        mPath.lineTo(l/2,h+top);
        mPath.lineTo((float) (l*1.5),h+top);
        mPath.lineTo(2*l,h/2+top);
        mPath.lineTo((float) (l*1.5),top);
        mPath.lineTo(l/2,top);
        mPath.close();
    }
    @Override
    public void draw(Canvas canvas) {
        canvas.drawPath(mPath,mPaint);
    }
    @Override
    public void setAlpha(int alpha) {
        if (mPaint != null) {
            mPaint.setAlpha(alpha);
        }
    }
    @Override
    public void setColorFilter(ColorFilter colorFilter) {
        if (mPaint != null) {
            mPaint.setColorFilter(colorFilter) ;
        }
    }
    @Override
    public int getOpacity() {
        return 0 ;
    }
    // 设置边界信息
    @Override
    public void setBounds(int left, int top, int right, int bottom) {
        super.setBounds(left, top, right, bottom);
        mRect.set(left, top, right, bottom);
        initPath();
    }
    @Override
    public int getIntrinsicWidth() {
        if (mBitmap != null) {
            return mBitmap.getWidth();
        } else {
            return super.getIntrinsicWidth() ;
        }
    }
    @Override
    public int getIntrinsicHeight() {
        if (mBitmap != null) {
            return mBitmap.getHeight() ;
        }
        return super.getIntrinsicHeight();
    }
