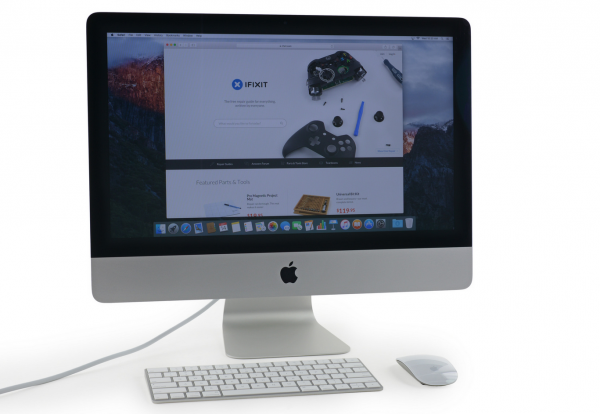

苹果公司本周上架的全新21.5寸iMac，配置相对上代可以说是全面升级。高达4K分辨率且更广色域的显示屏，搭载更快更强的处理器和显卡，还新加入了两个Thunderbolt 2接口，外媒评价，iMac还是目前最好的一体机，没有之一。现在就来探究2015 21.5寸iMac里面的黑科技。（来源：ifixit，翻译：91拆）

老规矩，拆解前先来看看2015 21.5寸 iMac的新变化：

• 英特尔 酷睿i5四核3.1GHz
• 8 GB 1867 MHz LPDDR3内存（4×2 GB）
• 英特尔Intel HD Graphics 6000显卡 / 英特尔 Iris Pro Graphics 6200 显卡
• 1 TB（5400转）硬盘，也可配置高达1 TB Fusion Drive或256 GB闪存
• 支持802.11ac Wi-Fi无线 + 蓝牙4.0

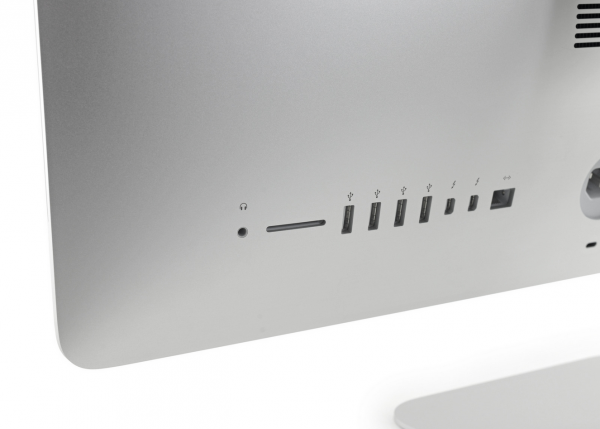

新版iMac背面接口有耳机插孔，SD卡槽、四个USB 3.0接口和网线接口，以及新增两个Thunderbolt 2接口。

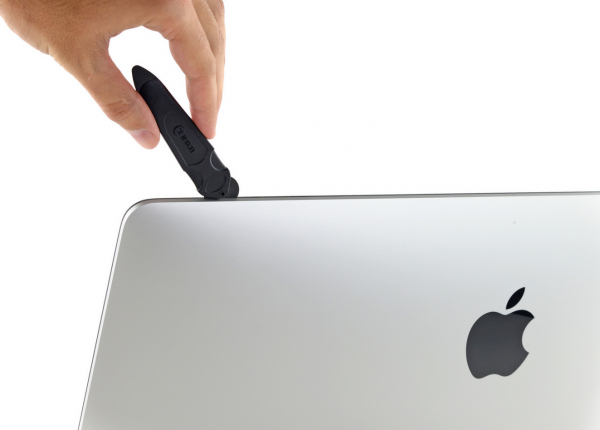

用iMac拆解专用工具，在屏幕面板边缝轻轻划过

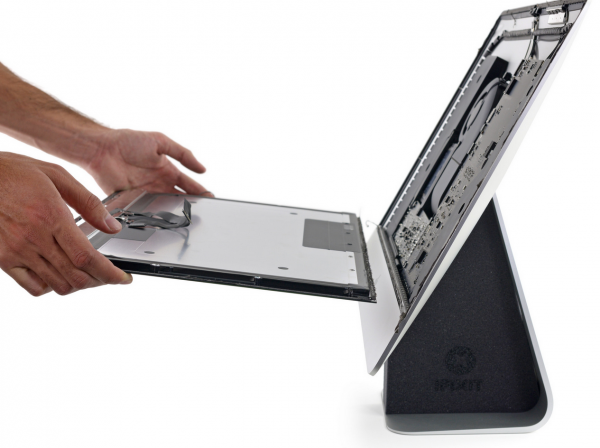

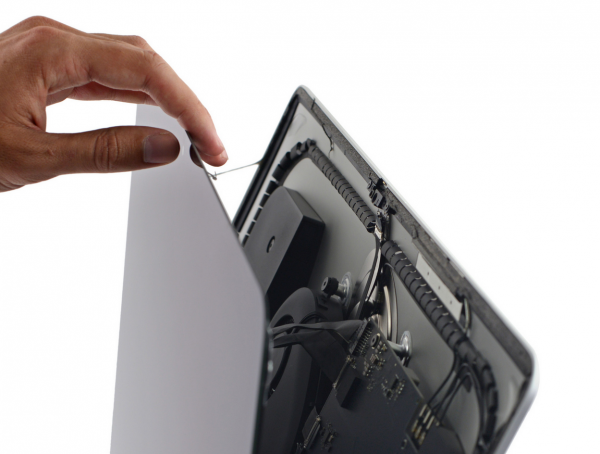

很轻松就打开屏幕面板，仔细可以发现屏幕面板和后面板的边缝位置有粘合剂固定。

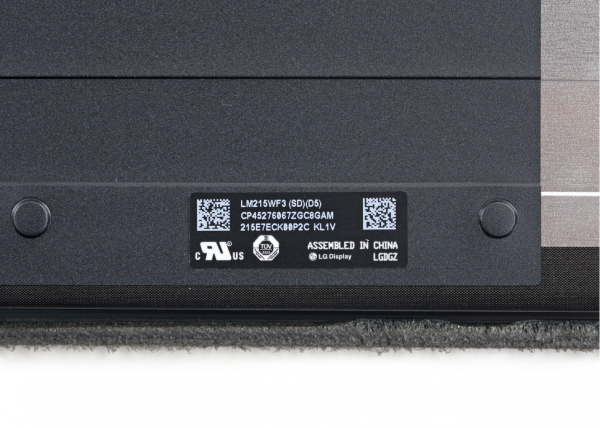

新版iMac这块高达4K分辨率的显示屏由LG代工生产

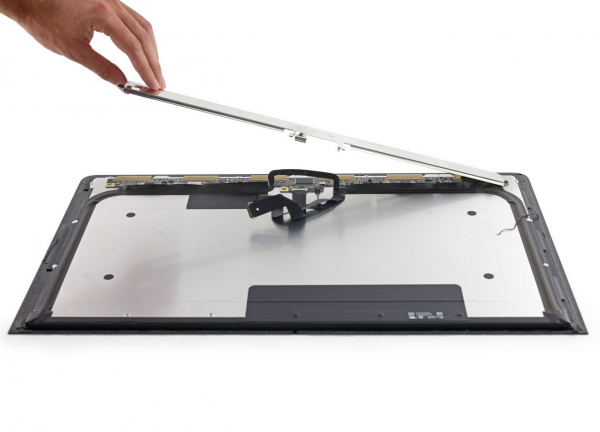

拿走金属挡板

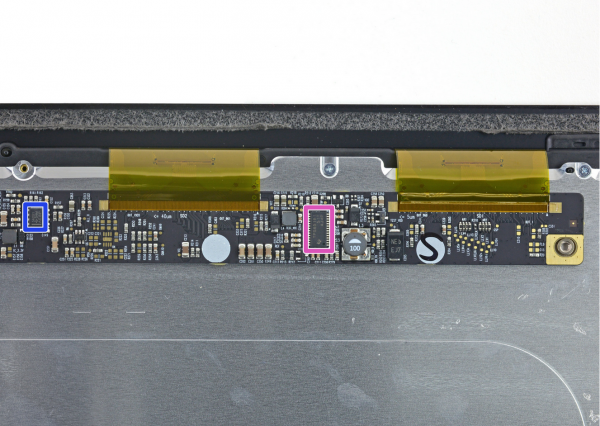

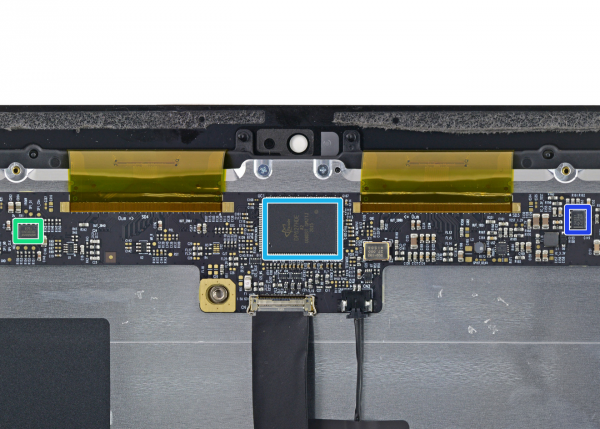

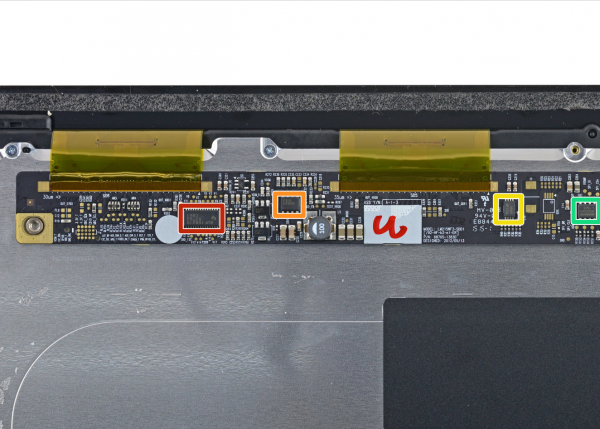

和上代的iMac一样，显示屏都有自己独立的一套控制主板：

• 红色：德州仪器BUF16821可编程伽马电压发生器
• 橙色：Richtek RT8250同步降压转换器
• 黄色：ST Microelectronics 404RP K516
• 绿色：Winbond W25X20CL 2 MB 快闪记忆芯片

• 浅蓝：Parade  DP627HDE DisplayPort LCD定时器
• 深蓝：德州仪器TPS54231降压转换器

• 紫色：德州仪器TPS65161偏置电源，用于TFT LCD面板

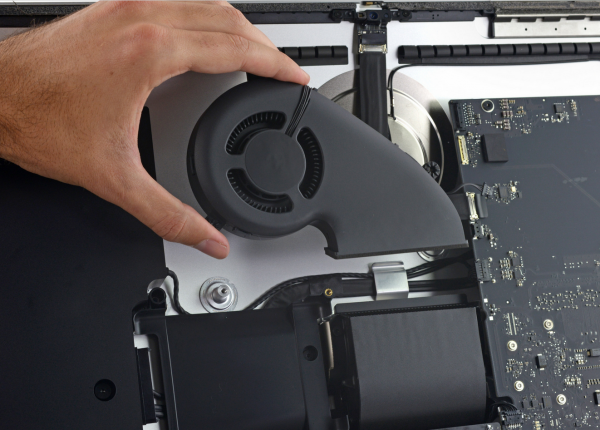

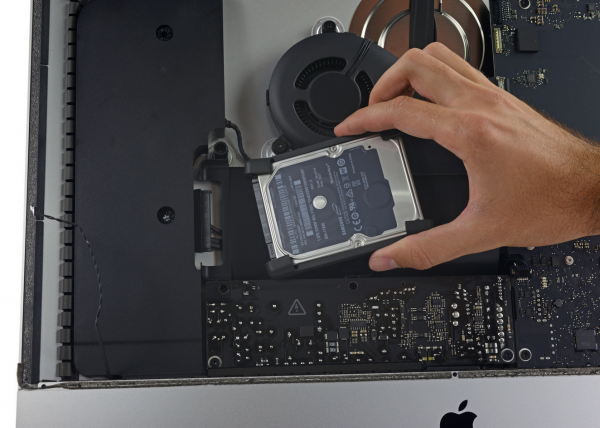

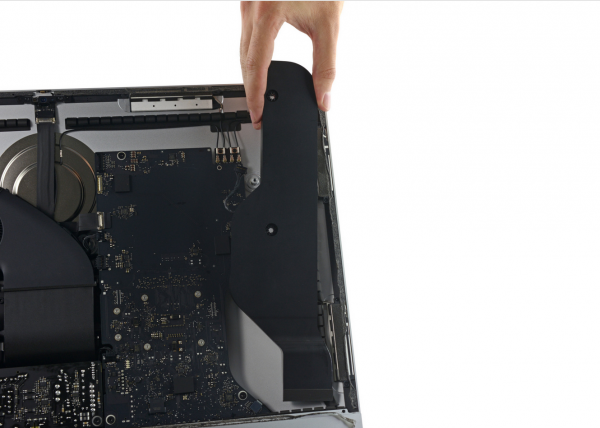

分别从后面板中拆除扬声器、硬盘和散热风扇，可以发现硬盘体积相比上代变得更加小巧。

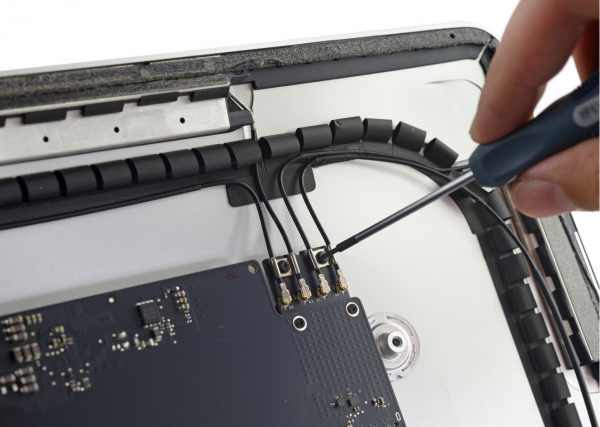

拆除两颗螺丝，移掉固定天线的金属夹，并拔掉4条天线

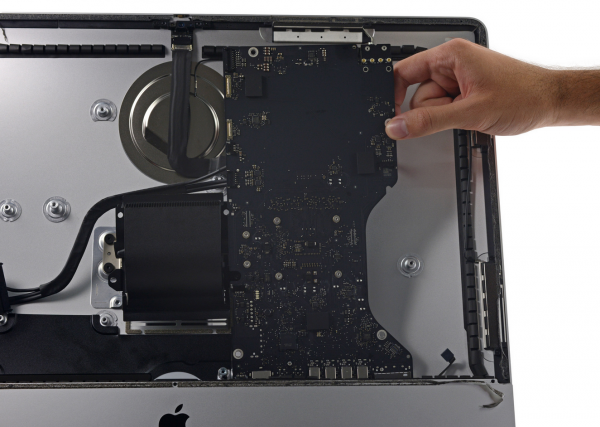

将主板缓缓地从后壳里拿出

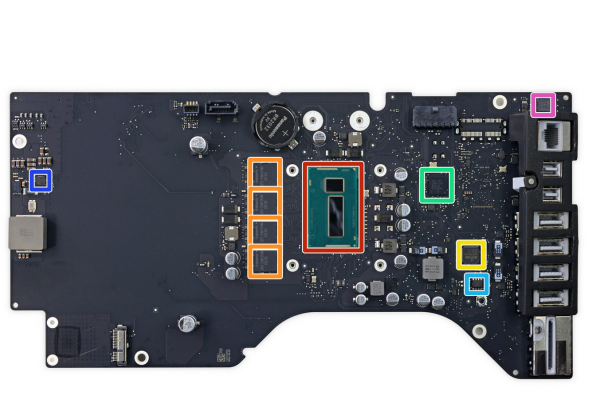

来看看这块主板的正面：

• 红色：英特尔SR26C酷睿i5-5250U处理器 主频2.70 GHz及英特尔HD Graphics 6000显卡
• 橙色：三星K4E6E304EE-EGCF 16GB LPDDR3 1867 MHz内存
• 黄色：博通BCM5776千兆以太网控制器
• 绿色：德州仪器LM4FS1EH SMC控制器
• 浅蓝：Adesto AT45DB021E 2 MB SPI串行闪存
• 深蓝：National Semiconductor 545AR6SU
• 紫色：Delta 8904C-F过滤器

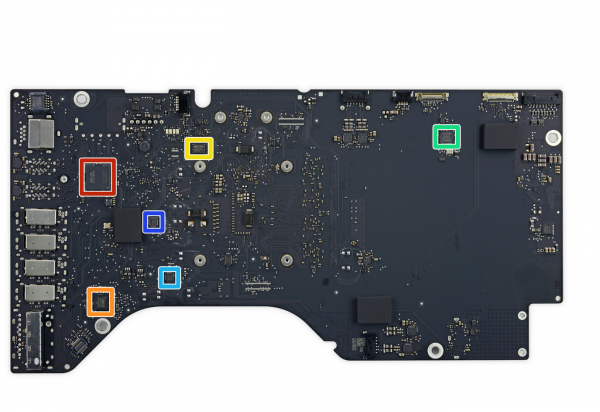

而背面：

• 红色：英特尔DSL5520Thunderbolt 2控制器
• 橙色：Cirrus Logic 4208-CRZ音频控制器
• 黄色：MacronixMX25L6473E 64 MB 多功能I/O闪存
• 绿色：Vimicro VC0359 相机处理器
• 浅蓝：Intersil ISL62383CHRTZ电源控制器
• 深蓝：Intersil ISL95826

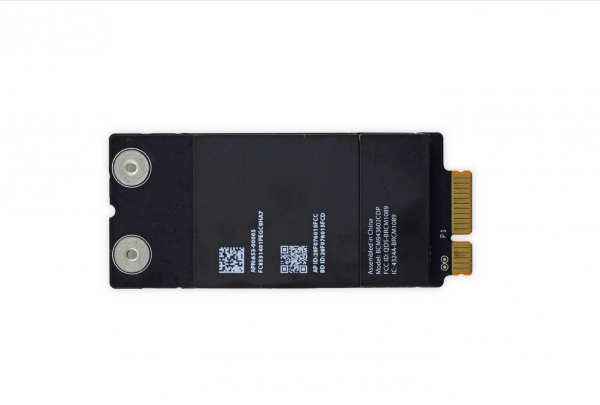

这块是新版iMac上的Airport卡

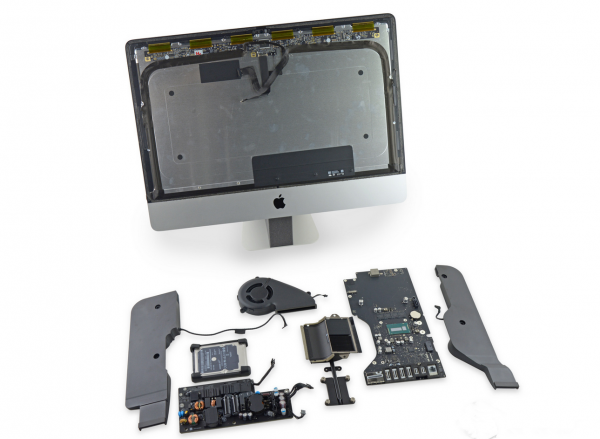

整台2015 21.5寸iMac拆解至此就结束，ifixit给出的维修难度是1分（10分满分为最容易维修）。要使用iMac专用拆解工具才可以分离显示屏和后面板。内存和CPU都焊死在主板上，想升级更换都难，显示屏的一体化增加了维修的成本。
