类似微信朋友圈中的图片展示大家肯定很熟悉了，这篇文章讲述的自定义View就是类似这个展示方式的View了。

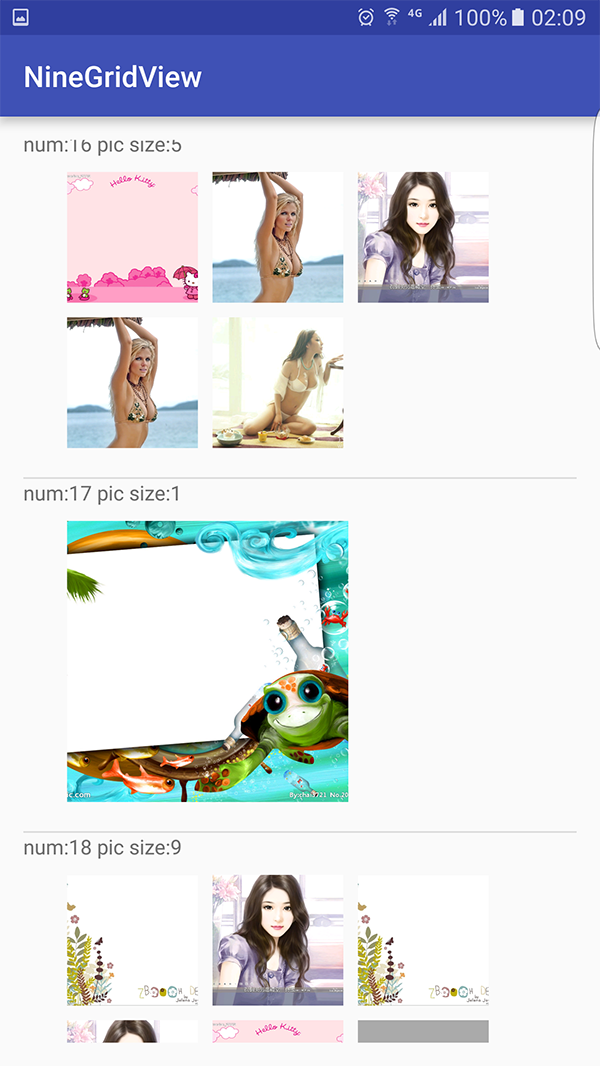

先看效果图：

Android自定义9宫格图片视图

展示规则

1、如果只有1张图片，则图片宽度占父控件总宽度的2/3（图片高度和宽度相同）
2、如果超出1张图片（不为4张的情况），则按照每行3列的方式排列图片
3、如果正好有4张图片，则用2*2的方式排列，如图：

Android自定义9宫格图片视图

图片之间的间隙可以在布局文件中进行调整

实现思路

实现自定义控件的方式有很多，比如：

继承View（比较适合不包含子控件的场景）
继承ViewGroup（适合包含有子控件的场景）
继承特定的View的子类，比如Button等（适合在已有的控件上扩展功能的场景）

很显然，咱们要实现的这个是有自己的子控件的，最多情况有9个ImageView子控件，所以我们需要继承ViewGroup。
继承ViewGroup需要我们自己测量控件的大小以及控制子控件的位置。

假设有LGNineGrideView继承了ViewGroup，那么我们面临的问题有：

如果确定LGNineGrideView的大小（宽，高）
如果确定LGNineGrideView的子控件的大小和位置
如果处理LGNineGrideView在类似ListView这样的列表视图中的复用问题

实际前两个问题还是比较简单的：

Android自定义9宫格图片视图

确定父控件大小

如上图：假设父控件LGNineGrideView是红色框标示的，其子控件用每个小的黑色框标示（每个黑色框的宽高相同，绘图有点偏差请见谅）。
pl：即paddingleft, pr:paddingright, pt:paddingtop, pb:padingbottom, sp:space(子控件之间间隙）
那么：
LGNineGrideView的高度为：rows * grideHeight + (rows - 1) * sp + pt + pb。rows：表示子控件的行数
LGNineGrideView的宽度需要在布局文件中定义

子控件的位置和大小如何确定：

确定大小
很显然子控件的宽度需要根据父控件（LGNineGrideView）来确定，假定其值为：totalWidth，则子控件的宽度需要根据列数colums来计算如下：
availableWidth：totalWidth - pl - pr
grideWidth = (availableWidth - sp * (colums - 1)) / 3;
注意特殊情况子控件只有1个的时候：
grideWidth ＝ availableWidth * 2 / 3
grideHeight = grideWidth
确定位置核心代码如下：
```
for (int i = 0; i < size; ++i) {
 x = i % colums * (grideWidth + sp) + pl;
 y = i / colums * (grideHeight + sp) + pt;
 r = x + tmpWidth;
 b = y + tmpHeight;
 view.layout(x, y, r, b);//布局子控件
}
```
size：子控件的个数，理解代码并不难，只要把每个子控件标上0～size的编号如上图，再找到控件是落在3*3的矩阵中的行号和列号。举例：假设编号为7的控件，再矩阵中的行号为：i / colums ==> 7 / 3 = 2,列号为：i % colums ==> 7 % 3 = 1,也就是说其落在矩阵的2行1列的位置，再计算坐标就不难了。

子控件的复用问题

处理这个问题时，我也是在网上找了些参考的，但是大部分都是删除再重新创建来实现，有些更加粗暴直接删除全部子控件，再根据数据重新创建新的控件。
举个例子：假设现在A有6个子控件，如果其在类似listview的视图中难免会出现对A的复用，假设现在只需要A显示2个子控件，为了不出现脏区现象，直接将之前6个全部删除，再重新创建2个添加到A里也是可行的。但我个人认为如果用户滑动的很频繁，那么会出现频繁的删除和添加操作，内存抖动会比较频繁影响了性能同时还会出现视图闪动。
解决方案：如果A需要显示的控件大于已有的控件则创建并添加子控件，否则将多余的控件隐藏，核心代码：

int childSize = getChildCount();
for (int i = 0; i < size; ++i) {
    ImageView view = (ImageView) getChildAt(i);
    if (view == null) {
        view = new ImageView();
    }
    view.setVisibility(VISIBLE);
    ...
}
if (size < childSize) {
    for (int i = size; i < childSize; ++i) {
        ImageView view = (ImageView) getChildAt(i);
        view.setVisibility(GONE);
    }
}

以上讲述了实现的总体核心思路，最后总结代码如下：
LGNineGrideView.java

//测量控件的大小及子控件的大小
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    if (urls == null) {
        setVisibility(GONE);
        return;
    }
    int size = urls.size();
    int sugMinWidth = getSuggestedMinimumWidth();
    int minWidth = getPaddingLeft() + getPaddingRight() + sugMinWidth;
    int totalWidth = resolveSizeAndState(minWidth, widthMeasureSpec, 0);
    int availableWidth = totalWidth - getPaddingLeft() - getPaddingRight();
    if (size == 1) {
        grideWidth = availableWidth * 2 / 3;
        grideHeight = grideWidth;
    } else {
        grideWidth = (availableWidth - space * (colums - 1)) / 3;
        grideHeight = grideWidth;
    }
    int height = rows * grideHeight + (rows - 1) * space + getPaddingTop() + getPaddingBottom();
    setMeasuredDimension(totalWidth, height);
}
//处理子控件的位置和显示逻辑
@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
    int size = urls.size();
    ...
    int childSize = getChildCount();
    for (int i = 0; i < size; ++i) {
        final String url = urls.get(i);
        ImageView view = (ImageView) getChildAt(i);
        if (view == null) {
            if (imageCreator == null) {
                imageCreator = DefaultImageCreator.getInstance();
            }
            view = imageCreator.createImageView(context);
            imageCreator.loadImage(context, url, view);
            addView(view);
            ...
        }
        view.setVisibility(VISIBLE);
        l = i % colums * (tmpWidth + space) + getPaddingLeft();
        t = i / colums * (tmpHeight + space) + getPaddingTop();
        r = l + tmpWidth;
        b = t + tmpHeight;
        view.layout(l, t, r, b);
    }
    if (size < childSize) {
        for (int i = size; i < childSize; ++i) {
            ImageView view = (ImageView) getChildAt(i);
            view.setVisibility(GONE);
        }
    }
}
//计算行数和列数
private void initRowAndColum(int size) {
    rows = (size - 1) / 3 + 1;
    colums = (size - 1) % 3 + 1;
    if (size == 4) {
        rows = 2;
        colums = 2;
        return;
    } else {
        colums = 3;
    }
}
//this.urls:存储ImageView的url地址
public void setImageDatas(List urls) {
    ...
    this.urls.clear();
    this.urls.addAll(urls);
    initRowAndColum(urls.size());
    requestLayout();//数据变化，重新布局
}

代码说明

由于ImageView的创建和加载是因项目而定的，现在的加载框架有UIL，Picaso，Fresco，xUtil等等，所以在onLayout中创建并加载图片的代码如下：

if (imageCreator == null) {
    imageCreator = DefaultImageCreator.getInstance();
}
view = imageCreator.createImageView(context);
imageCreator.loadImage(context, url, view);

通过简单的工厂模式来进行解耦，你可以自己实现ImageCreator来决定如何生成ImageView并使用自己的加载框架加载图片，否则用的是我编写的默认工厂实现的创建和加载（使用了UIL加载框架），整个项目的代码结构如下图（包含了model：ninegrideview以及测试Demo.）

Android自定义9宫格图片视图

写在最后

demo开源github地址如下：
LGNineGrideView
1，实现了单独修改子控件个数的demo
2，在listview中使用，并实现加载更多
3，点击图片回调监听
欢迎大家访问并star，如果有任何问题可以在评论中加以提问，谢谢～～
