矩阵和图像的操作
(1)cvInRange函数
其结构

void cvInRange(//提取图像中在阈值中间的部分
    const CvArr* src,//目标图像
    const CvArr* lower,//阈值下限
    const CvArr* upper,//阈值上限
    CvArr* dst//结果图像
);

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;

int main()
{
	IplImage *src1,*src2,*dst11,*dst12,*dst13,*dst21,*dst22,*dst23;
	src1=cvLoadImage("5.jpg");
	src2=cvLoadImage("7.jpg");
	dst11 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);
	dst12 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);
	dst13 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);
	dst21 = cvCreateImage(cvSize(src2->width, src1->height), IPL_DEPTH_8U, 1);
	dst22 = cvCreateImage(cvSize(src2->width, src1->height), IPL_DEPTH_8U, 1);
	dst23 = cvCreateImage(cvSize(src2->width, src1->height), IPL_DEPTH_8U, 1);
	cvSplit(src1, dst11, dst12, dst13, 0);
	cvSplit(src2, dst21, dst22, dst23, 0);

	cvInRange(dst12,dst21,dst23,dst23);
	cvShowImage( "原图", src1);
	cvShowImage("过滤图",src2);
	cvShowImage( "结果图", dst23);
	cvWaitKey();
	return 0;
}

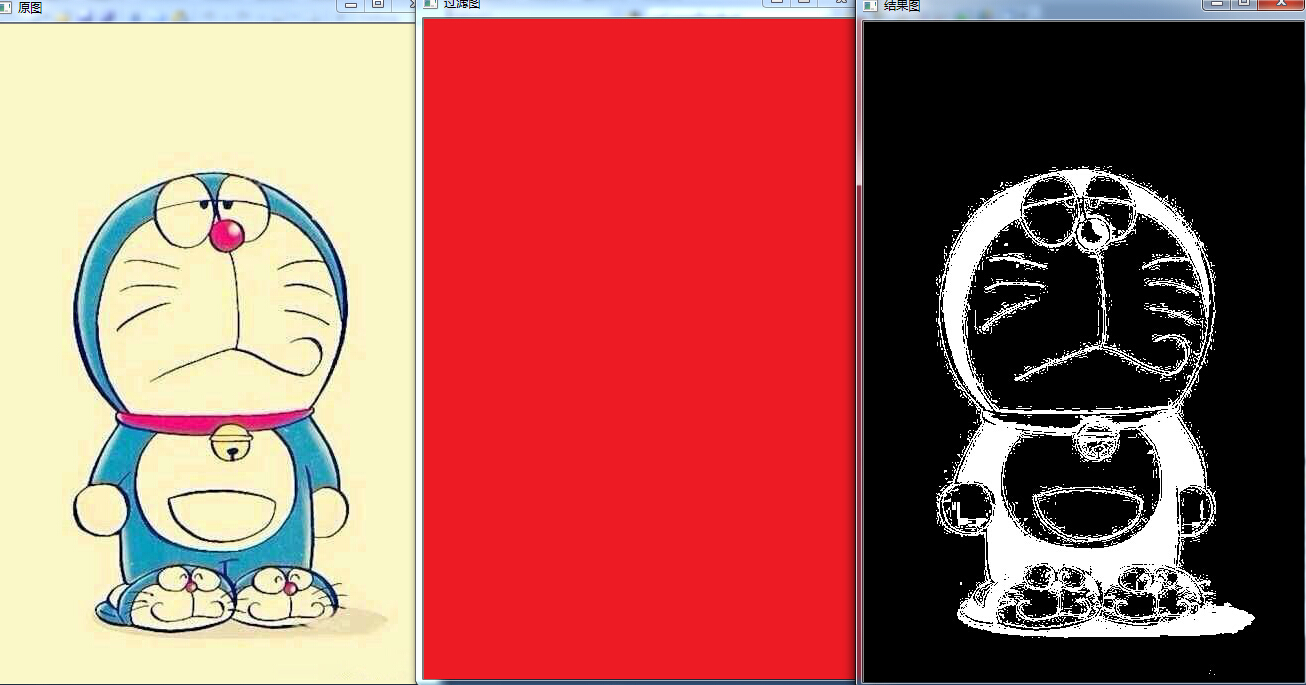

输出结果

(2)cvInRangeS函数
其结构

void cvInRangeS(//提取图像中在阈值中间的部分
    const CvArr* src,//目标图像
    CvScalar lower,//阈值下限
    CvScalar upper,//阈值上限
    CvArr* dst//结果图像
);

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
    IplImage *src1,*src2,*dst11,*dst12,*dst13,*dst21,*dst22,*dst23;
    src1=cvLoadImage("5.jpg");
    dst11 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);
    dst12 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);
    dst13 = cvCreateImage(cvSize(src1->width, src1->height), IPL_DEPTH_8U, 1);

    CvScalar cs1;
    cs1.val[0] = 0;
    cs1.val[1] = 0;
    cs1.val[2] = 0;
    cs1.val[3] = 0;
    CvScalar cs2;
    cs2.val[0] = 80;
    cs2.val[1] = 0;
    cs2.val[2] = 0;
    cs2.val[3] = 0;

    cvSplit(src1, dst11, dst12, dst13, 0);

    cvInRangeS(dst11,cs1,cs2,dst13);
    cvShowImage( "原图", src1);
    cvShowImage( "变单通过程图", dst11);
    cvShowImage( "结果图", dst13);

    cvWaitKey();
    return 0;
}

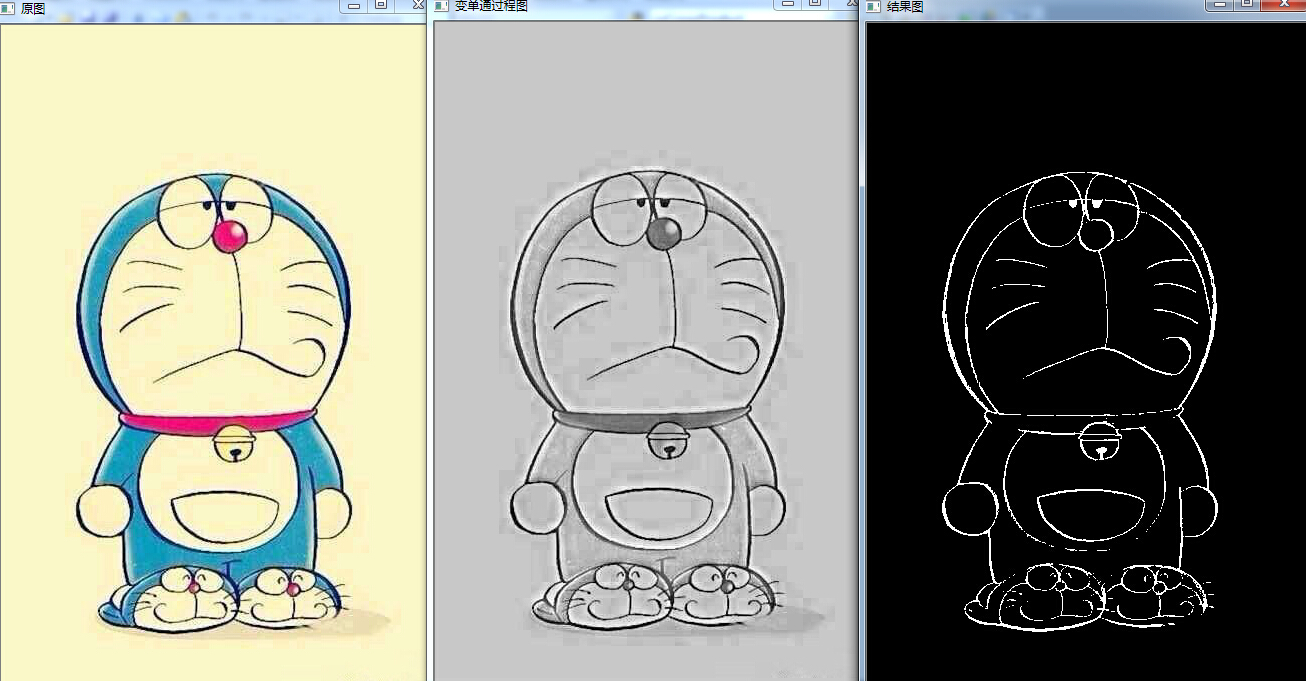

输出结果

(3)cvInvert函数
其结构

double cvInvert(//矩阵取逆
    const CvArr* src,//目标矩阵
    CvArr* dst,//结果矩阵
    int method = CV_LU//逆运算方法
);

其中method有

方法的参数值	含义
CV_LU	高斯消去法
CV_SVD	奇异值分解
CV_SVD_SYM	对称矩阵的SVD

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
        double a[3][3] =
        {
            {1,0,0},
            {0,2,0},
            {0,0,3}
        };

        CvMat va = cvMat(3,3, CV_64FC1,a);

        cout<<"目标矩阵："<<endl;

        for(int i=0;i<3;i++)
        {
            for(int j=0;j<3;j++)
                printf("%f\t",cvmGet(&va,i,j));
            cout << endl;
        }


        cvInvert(&va,&va);

        cout << "其逆矩阵为：";
        cout<<endl;
        for(int i=0;i<3;i++)
        {
            for(int j=0;j<3;j++)
                printf("%f\t",cvmGet(&va,i,j));
            cout << endl;
        }
        getchar();
        return 0;

}

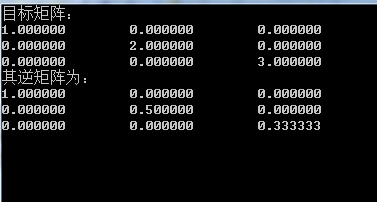

输出结果

(4)cvMahalonobis函数
其结构

CvSize cvMahalonobis(//计算马氏距离
    const CvArr* vec1,//样本向量
    const CvArr* vec2,//平均值
    CvArr* mat//协方差的逆
);


ps：关于什么是马氏向量，我也研究了半天，找了一些资料算是弄明白了个大概。
        关于马氏距离，定义的话自己百度百科就行。
关于理解和解释请参照博客：点击打开链接 通俗易懂
关于下面的代码实例的数据来源：点击打开链接
实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;

int main()
{
        double a1[4] = {3,4,5,6};
        double a2[4] = {2,2,8,4};

        double b[4] = {2.5, 3, 6.5, 5};

        double c[4][4] =
        {
                {0.25,0.50,-0.75,0.50},
                {0.50,1.00,-1.50,1.00},
                {-0.75,-1.50,2.25,-1.50},
                {0.50,1.00,-1.50,1.00}
         };
        CvMat va1 = cvMat(1,4, CV_64FC1,a1);
        CvMat va2 = cvMat(1,4, CV_64FC1,a2);
        CvMat vb = cvMat(1,4, CV_64FC1,b);
        CvMat vc = cvMat(4,4, CV_64FC1,c);

        cvInvert(&vc,&vc,CV_SVD); //协方差取逆，这个函数前面讲过

        double r1 = cvMahalanobis(&va1,&vb,&vc);
        double r2 = cvMahalanobis(&va2,&vb,&vc);
        cout << "样本1的马氏距离："<<endl;
        cout<<r1<<endl;
        cout << "样本2的马氏距离："<<endl;
        cout<<r2<<endl;

        getchar();
        return 0;
}

输出实例

to be continued
