  MPAndroidChart新版本修复了很多BUG,同时效率相比以前版本也提高不少。像x轴的改进是非常的大,原来老版本中,X轴是存在在一个List的列表中,新版本则是放到Entry类里面,然后自动计算轴的值。那么问题来了,Entry的构造函数是float x,float y,那怎么显示成日期格式呢?原理很简单,直接把x轴放时间戳,最好是转成秒的时间戳(Date类的getTime是精确到毫秒级,直接除1000就OK了)。然后利用以下代码就可以直接转换成日期格式字符串了

        xAxis.setValueFormatter(new IAxisValueFormatter() {
            SimpleDateFormat mFormat = new SimpleDateFormat("M月d");
            @Override
            public String getFormattedValue(float value, AxisBase axis) {
                return mFormat.format(new Date((long) value));
            }
        });

还可以利用xAxis.setGranularity(3600000);//以小时为单位函数将最小刻度改成小时(本例子是毫秒级)

下面是一个代码片

/**
 * 历史数据
 */
public class HistoryCPKFragment extends SFragment implements View.OnTouchListener {
    String dateYearMonth;
    LineChart chartX;
    LineChart chartR;
    int[] colors = {0xff70828e, 0xffff0000, 0xffF7A35C, 0xff73cc0f,
            0xff0fccab, 0xff88112d, 0xff166448, 0xffff0000, 0xff00ff00,
            0xff0000ff};
    List<Entry> yValsX;
    List<Entry> yValsR;
    Map<String, CpkItem> data;
    long beginTime;
    long endTime;
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.fragment_cpk_history);
        data = new LinkedHashMap<>();
        dateYearMonth = Tools.formatDateTime("yyyyMMdd");
        setTextValue(R.id.id_text_date, dateYearMonth);
        findEditTextById(R.id.id_text_date).setOnTouchListener(this);
        chartX = (LineChart) findViewById(R.id.chartX);
        chartR = (LineChart) findViewById(R.id.chartR);
        setupChart(chartX, colors[2], "CPK-X");// 透明背景
        setupChart(chartR, colors[1], "CPK-R");// 透明背景
        requestData();
    }
    void requestData() {
        showProgressDialog("数据请求中...");
        HttpCallback callback = new HttpCallback() {
            @Override
            public void callback(HttpResult result) {
                disMiss();
                ResultItem item = new ResultItem(result);
                if (item.getError_code() != 0) {
                    MLog.makeText(item.getMessage_cn());
                    sendWhatMessage(1);
                    return;
                }
                parseResult(item);
            }
        };
        HttpApi.requestQualifiedcpkforpc(getCache().getCurInfo().getPlantId(), dateYearMonth, callback);
    }
    void parseResult(ResultItem item) {
        try {
            data.clear();
            JSONObject detail = item.getObject().getJSONObject("detail");
            JSONArray RateJson = detail.getJSONArray("RateJson");
            for (int i = 0; i < RateJson.length(); i++) {
                JSONObject child = RateJson.getJSONObject(i);
                CpkItem cpkItem = new CpkItem(child);
                long t = cpkItem.longTime();
                if (beginTime > t || beginTime == 0)
                    beginTime = t;
                if (endTime < t || endTime == 0)
                    endTime = t;
                data.put(cpkItem.getTime(), cpkItem);
            }
            update();//填充数据到曲线控件
            sendWhatMessage(0);
        } catch (JSONException e) {
            e.printStackTrace();
        }
    }
    private void update() {
        List<Entry> xEntries = new ArrayList<Entry>();
        List<Entry> rEntries = new ArrayList<Entry>();
        for (long i = beginTime; i <= endTime; i += 86400000) {
            String key = Tools.formatDateTime(i, "yyyy-M-d");
            CpkItem item = data.get(key);
            if (item != null) {
                String[] xv = item.getXVale();
                for (int j = 0; j < xv.length; j++) {
                    float v = Float.parseFloat(xv[j]);
                    Entry entry = new Entry(i + (j + 1) * 25200000, v);
                    xEntries.add(entry);
                }
                String[] rv = item.getRVale();
                for (int j = 0; j < rv.length; j++) {
                    float v = Float.parseFloat(rv[j]);
                    Entry entry = new Entry(i + (j + 1) * 25200000, v);
                    rEntries.add(entry);
                }
            } else {
                for (int j = 0; j < 3; j++) {
                    Entry entry = new Entry(i + (j + 1) * 25200000, 0, false);
                    xEntries.add(entry);
                    rEntries.add(entry);
                }
            }
        }
        setData(chartX, xEntries, colors[2]);
        setData(chartR, rEntries, colors[1]);
    }
    private void setData(LineChart chart, List<Entry> entries, int color) {
        List<ILineDataSet> dataSets = new ArrayList<ILineDataSet>();
        String label = "";
        float max = 0;
        float min = 0;
        for (Entry entry : entries) {
            if (entry.getY() > max)
                max = entry.getY();
            if (entry.getY() < min || min == 0)
                min = entry.getY();
        }
        LineDataSet set = new LineDataSet(entries, label);// 曲线数据和标签
        set.setDrawFilled(android.os.Build.VERSION.SDK_INT >= 18);// 填充
        set.setFillAlpha(30);// 填充透明度
        set.setLineWidth(1f);// 曲线粗细
        set.setCircleRadius(3f);// 圆半径
        set.setColor(color);
        set.setCircleColor(color);
        set.setHighLightColor(color);
        set.setValueTextColor(0xfff3f3f3);
        dataSets.add(set); // 一条曲线
        YAxis leftAxis = chart.getAxisLeft();
        leftAxis.setAxisMaximum(max * 2);
        leftAxis.setAxisMinimum(0);
        LineData data = new LineData(dataSets);
        chart.setData(data);
    }
    boolean isMove = false;
    @Override
    public boolean handleMessage(Message msg) {
        if (msg.what == 0) {
            chartX.animateY(1000);
            chartR.animateY(1000);
            if (!isMove) {
                isMove = true;
                chartX.zoom(10f, 0.0f, 0, 0);
                chartR.zoom(10f, 0.0f, 0, 0);
            }
        } else if (msg.what == 1) {
            chartX.clear();
            chartX.animateY(1000);
            chartR.clear();
            chartR.animateY(1000);
        }
        return super.handleMessage(msg);
    }
    private void setupChart(LineChart chart, int color, String label) {
        int bkColor = 0xfff3f3f3;
        chart.setNoDataText("没有数据");
        Description des = new Description();
        des.setText("");
        chart.setDescription(des);
        chart.setDrawGridBackground(false);// 不需要绘制块背景
        Legend l = chart.getLegend();
        l.setVerticalAlignment(Legend.LegendVerticalAlignment.TOP);
        l.setHorizontalAlignment(Legend.LegendHorizontalAlignment.RIGHT);
        LegendEntry entry = new LegendEntry();
        entry.label = label;
        entry.formColor = color;
        l.setCustom(new LegendEntry[]{entry});
        l.setForm(Legend.LegendForm.CIRCLE);
        l.setFormSize(6f);
        l.setTextColor(bkColor);
        XAxis xAxis = chart.getXAxis();
        xAxis.setTextSize(12f);
        xAxis.setTextColor(bkColor);
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);
        xAxis.setGranularity(3600000);//以小时为单位
        xAxis.setValueFormatter(new IAxisValueFormatter() {
            SimpleDateFormat mFormat = new SimpleDateFormat("M月d");
            @Override
            public String getFormattedValue(float value, AxisBase axis) {
                return mFormat.format(new Date((long) value));
            }
        });
        YAxis leftAxis = chart.getAxisLeft();
        leftAxis.setTextColor(bkColor);
        YAxis rightAxis = chart.getAxisRight();
        rightAxis.setEnabled(false);
    }
    @Override
    public boolean onTouch(View v, MotionEvent event) {
        if (event.getAction() == MotionEvent.ACTION_UP) {
            final View tv = v;
            final Calendar c = Calendar.getInstance();
            c.setTimeInMillis(System.currentTimeMillis());
            int year = c.get(Calendar.YEAR);
            int monthOfYear = c.get(Calendar.MONTH);
            int dayOfMonth = c.get(Calendar.DAY_OF_MONTH);
            DatePickerDialog.OnDateSetListener listener = new DatePickerDialog.OnDateSetListener() {
                @Override
                public void onDateSet(DatePicker view, int year,
                                      int monthOfYear, int dayOfMonth) {
                    // TODO Auto-generated method stub
                    dateYearMonth = String.format("%d%02d%02d", year, monthOfYear + 1, dayOfMonth);
                    setTextValue(R.id.id_text_date, dateYearMonth);
                    requestData();
                }
            };
            DatePickerDialog dateDialog = new DatePickerDialog(getActivity(), listener,
                    year, monthOfYear, dayOfMonth) {
                @Override
                protected void onCreate(Bundle savedInstanceState) {
                    super.onCreate(savedInstanceState);
                }
            };
            dateDialog.show();
        }
        return false;
    }
}

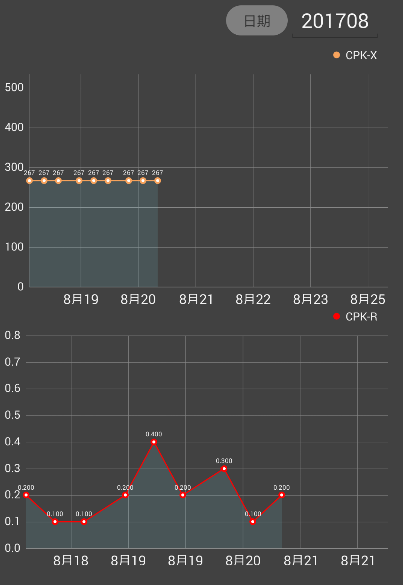

最后来张效果图
