HTML5 | 画布绘制贝塞尔曲线

Home / Article MrLee 2020-5-27 1627

可以使用弧线在HTML画布上绘制曲线,但是使用弧线绘制复杂的图则是一项繁琐的任务。在给定的情况下,贝塞尔曲线在提供更大的绘制曲线灵活性方面将非常有用。HTML画布上的贝塞尔曲线是使用起点,一个或多个控制点和一个端点绘制的。示例:在绘制风景,真实世界的物体,不规则形状等的情况下。

可以以两种方式绘制贝塞尔曲线:

二次贝塞尔曲线

三次贝塞尔曲线

二次贝塞尔曲线:该曲线由一个控制点控制。

moveTo(start_pnt_X,start_pnt_Y);
context.quadraticCurveTo(cntrl_pnt_X,cntrl_pnt_Y,end_pnt_X,end_pnt_y);

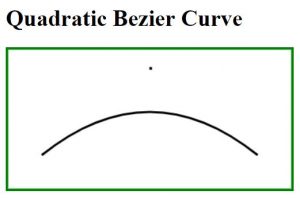

示例:此示例使用二次贝塞尔曲线创建一条曲线。

<!DOCTYPE html>
<html>
<head>
	<title>
		Quadratic Bezier Curve
	</title>
</head>
<body>
	<h1>Quadratic Bezier Curve</h1>

	<canvas id="CanvasOfGeeks" width="400" height="200"
			style="border:solid 4px green">

	<script>
		var c = document.getElementById("CanvasOfGeeks");
		var context = c.getContext("2d");

		var start_pnt_X = 50;
		var start_pnt_Y = 150;
		var cntrl_pnt_X = 200;
		var cntrl_pnt_Y = 30;
		var end_pnt_X = 350;
		var end_pnt_Y = 150;

		/* Start new path */
		context.beginPath();
		context.lineWidth=3;
		context.strokeText( ".", cntrl_pnt_X, cntrl_pnt_Y);

		/* Starting point of the curve */
		context.moveTo(start_pnt_X, start_pnt_Y);

		context.quadraticCurveTo(cntrl_pnt_X,
					cntrl_pnt_Y, end_pnt_X, end_pnt_Y);

		/* drawing line on the canvas */
		context.stroke();
	</script>
</body>
</html>

说明:

先决条件:HTML Canvas基础

第一行:使用DOM概念将对画布对象的引用存储在变量'c'中。

第二行:如果没有画布的绘制上下文,则无法在其上绘制任何内容。

var c = document.getElementById("CanvasOfGeeks");
       var context = c.getContext("2d");

可以通过覆盖上下文对象的“ lineWidth”属性值来更改线宽。

context.lineWidth = 3;

将点放在控制点的坐标上。您可以在上图中看到该点。

context.strokeText( ".", cntrl_pnt_X, cntrl_pnt_Y);

此功能用于从功能中提到的起点绘制曲线。

context.quadraticCurveTo(cntrl_pnt_X,cntrl_pnt_Y,end_pnt_X,end_pnt_Y);

此功能用于移动上下文。

context.moveTo(start_pnt_X,start_pnt_Y);

注意:请将控制点保持在画布边界内。

三次贝塞尔曲线:此曲线由两个控制点控制。

moveTo(start_pnt_X, start_pnt_Y);
contex.bezierCurveTo(cntrl_pnt_1_X, cntrl_pnt_1_Y, cntrl_pnt_2_X,
                      cntrl_pnt_2_Y, end_pnt_X, end_pnt_y);

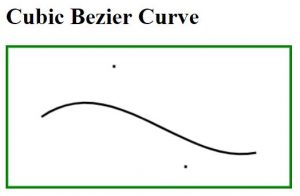

例子

<!DOCTYPE html>
<html>

<head>
	<title>
		Cubic Bezier Curve
	</title>
</head>
<body>
	<h1>Cubic Bezier Curve</h1>

	<canvas id="CanvasOfGeeks" width="400" height="200"
			style="border:solid 4px green">

	<script>
		var c = document.getElementById("CanvasOfGeeks");
		var context = c.getContext("2d");

		var start_pnt_X = 50;
		var start_pnt_Y = 100;
		var cntrl_pnt_1_X = 150;
		var cntrl_pnt_1_Y = 30;
		var cntrl_pnt_2_X = 250;
		var cntrl_pnt_2_Y = 170;
		var end_pnt_X	 = 350;
		var end_pnt_Y	 = 150;

		/* Start a new Path */
		context.beginPath();
		context.lineWidth=3;

		/* Representing first control point */
		context.strokeText( ".", cntrl_pnt_1_X, cntrl_pnt_1_Y);

		/* Representing second control point */
		context.strokeText( ".", cntrl_pnt_2_X, cntrl_pnt_2_Y);

		/* Starting point of the curve */
		context.moveTo(start_pnt_X, start_pnt_Y);
		context.bezierCurveTo(cntrl_pnt_1_X, cntrl_pnt_1_Y,
			cntrl_pnt_2_X, cntrl_pnt_2_Y, end_pnt_X, end_pnt_Y);

		/* Drawing line on the canvas */
		context.stroke();
	</script>
</body>
</html>

例2

<!DOCTYPE html>
<html>
<head>
	<title>
		Drawing a fish using Bezier Curve
	</title>
</head>
<body>
	<canvas id="CanvasOfGeeks" width="400" height="200"
			style="border:solid 4px green">

	<script>
		var c = document.getElementById("CanvasOfGeeks");
		var context = c.getContext("2d");

		/* Start a new Path */
		context.beginPath();
		context.lineWidth=3;

		/* Upper curve of the fish, from mouth to tail */
		context.moveTo(60, 120);
		context.bezierCurveTo(90, 30, 200, 130, 310, 55);

		/* Lower curve of the fish, from mouth to tail */
		context.moveTo(60, 120);
		context.bezierCurveTo(90, 170, 200, 110, 310, 160);

		/* Upper half of tail */
		context.moveTo(310, 55);
		context.quadraticCurveTo(320, 80, 280, 110);

		/* lower half of tail */
		context.moveTo(310, 160);
		context.quadraticCurveTo(320, 120, 280, 110);

		/* Eye of the fish */
		context.moveTo(100, 100);
		context.arc(100, 100, 5, 0, 2*Math.PI);

		/* Mouth of the fish */
		context.moveTo(60, 120);
		context.lineTo(80, 120);
		context.stroke();
	</script>
</body>
</html>

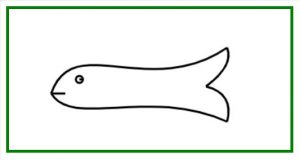

效果
