android开发一个绚丽的loading动效分析与实现！

Home / Android MrLee 2015-3-31 2793

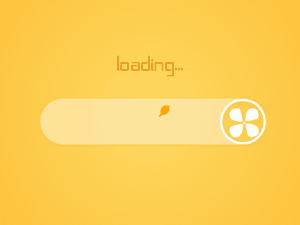

有个 gif 动效很不错，可以考虑用来做项目里的loading，问我能不能实现，看了下效果确实不错，也还比较有新意，复杂度也不是非常高，所以就花时间给做了，我们先一起看下原gif图效果：源于:http://blog.csdn.net/tianjian4592

从效果上看，我们需要考虑以下几个问题：
1.叶子的随机产生；
2.叶子随着一条正余弦曲线移动；
3.叶子在移动的时候旋转，旋转方向随机，正时针或逆时针；
4.叶子遇到进度条，似乎是融合进入；
5.叶子不能超出最左边的弧角；
7.叶子飘出时的角度不是一致，走的曲线的振幅也有差别，否则太有规律性，缺乏美感；

总的看起来，需要注意和麻烦的地方主要是以上几点，当然还有一些细节问题，比如最左边是圆弧等等；
那接下来我们将效果进行分解，然后逐个击破：
整个效果来说，我们需要的图主要是飞动的小叶子和右边旋转的风扇，其他的部分都可以用色值进行绘制，当然我们为了方便，就连底部框一起切了；
先从gif 图里把飞动的小叶子和右边旋转的风扇、底部框抠出来，小叶子图如下：

我们需要处理的主要有两个部分：
1. 随着进度往前绘制的进度条；
2. 不断飞出来的小叶片；

我们先处理第一部分－随着进度往前绘制的进度条：

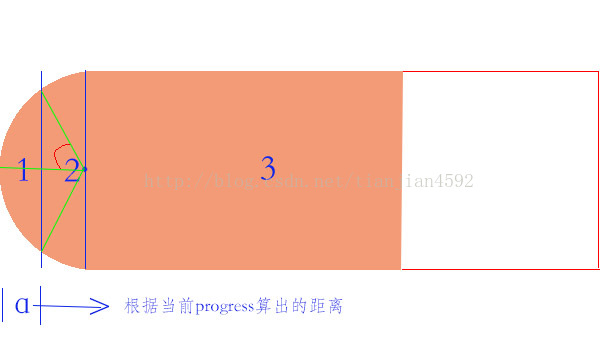

进度条的位置根据外层传入的 progress 进行计算，可以分为图中 1、2、3 三个阶段：

1. 当progress 较小，算出的当前距离还在弧形以内时，需要绘制如图所示 1 区域的弧形，其余部分用白色填充；
2. 当 progress 算出的距离到2时，需要绘制棕色半圆弧形，其余部分用白色矩形填充；
3. 当 progress 算出的距离到3 时，需要绘制棕色半圆弧形，棕色矩形，白色矩形；
4. 当 progress 算出的距离到头时，需要绘制棕色半圆弧形，棕色矩形；（可以合并到3中）

首先根据进度条的宽度和当前进度、总进度算出当前的位置：

//mProgressWidth为进度条的宽度，根据当前进度算出进度条的位置
mCurrentProgressPosition = mProgressWidth * mProgress / TOTAL_PROGRESS;

然后按照上面的逻辑进行绘制，其中需要计算上图中的红色弧角角度，计算方法如下：

// 单边角度
int angle = (int) Math.toDegrees(Math.acos((mArcRadius - mCurrentProgressPosition)/ (float) mArcRadius));

Math.acos() －反余弦函数；
Math.toDegrees() －弧度转化为角度，Math.toRadians 角度转化为弧度
所以圆弧的起始点为：

int startAngle = 180 - angle;

圆弧划过的角度为：

2 * angle

这一块的代码如下： [/java]

  // mProgressWidth为进度条的宽度，根据当前进度算出进度条的位置
 mCurrentProgressPosition = mProgressWidth * mProgress / TOTAL_PROGRESS;
 // 即当前位置在图中所示1范围内
 if (mCurrentProgressPosition < mArcRadius) {
 Log.i(TAG, "mProgress = " + mProgress + "---mCurrentProgressPosition = "
 + mCurrentProgressPosition
 + "--mArcProgressWidth" + mArcRadius);
 // 1.绘制白色ARC，绘制orange ARC
 // 2.绘制白色矩形
 // 1.绘制白色ARC
 canvas.drawArc(mArcRectF, 90, 180, false, mWhitePaint);
 // 2.绘制白色矩形
 mWhiteRectF.left = mArcRightLocation;
 canvas.drawRect(mWhiteRectF, mWhitePaint);
 // 3.绘制棕色 ARC
 // 单边角度
 int angle = (int) Math.toDegrees(Math.acos((mArcRadius - mCurrentProgressPosition)
 / (float) mArcRadius));
 // 起始的位置
 int startAngle = 180 - angle;
 // 扫过的角度
 int sweepAngle = 2 * angle;
 Log.i(TAG, "startAngle = " + startAngle);
 canvas.drawArc(mArcRectF, startAngle, sweepAngle, false, mOrangePaint);
 } else {
 Log.i(TAG, "mProgress = " + mProgress + "---transfer-----mCurrentProgressPosition = "
 + mCurrentProgressPosition
 + "--mArcProgressWidth" + mArcRadius);
 // 1.绘制white RECT
 // 2.绘制Orange ARC
 // 3.绘制orange RECT

 // 1.绘制white RECT
 mWhiteRectF.left = mCurrentProgressPosition;
 canvas.drawRect(mWhiteRectF, mWhitePaint);

 // 2.绘制Orange ARC
 canvas.drawArc(mArcRectF, 90, 180, false, mOrangePaint);
 // 3.绘制orange RECT
 mOrangeRectF.left = mArcRightLocation;
 mOrangeRectF.right = mCurrentProgressPosition;
 canvas.drawRect(mOrangeRectF, mOrangePaint);
 }

接下来再来看叶子部分：
首先根据效果情况基本确定出曲线函数，标准函数方程为：y = A(wx+Q)+h，其中w影响周期，A影响振幅，周期T＝ 2 * Math.PI/w;
根据效果可以看出，周期大致为总进度长度，所以确定w＝(float) ((float) 2 * Math.PI /mProgressWidth)；

仔细观察效果，我们可以发现，叶子飘动的过程中振幅不是完全一致的，产生一种错落的效果，既然如此，我们给叶子定义一个Type，根据Type 确定不同的振幅；
我们创建一个叶子对象： [/java]

private class Leaf {
 // 在绘制部分的位置
 float x, y;
 // 控制叶子飘动的幅度
 StartType type;
 // 旋转角度
 int rotateAngle;
 // 旋转方向--0代表顺时针，1代表逆时针
 int rotateDirection;
 // 起始时间(ms)
 long startTime;
 }

类型采用枚举进行定义，其实就是用来区分不同的振幅： [/java]

private enum StartType {         LITTLE, MIDDLE, BIG     }

创建一个LeafFactory类用于创建一个或多个叶子信息： [/java]

private class LeafFactory {
 private static final int MAX_LEAFS = 6;
 Random random = new Random();
 // 生成一个叶子信息
 public Leaf generateLeaf() {
 Leaf leaf = new Leaf();
 int randomType = random.nextInt(3);
 // 随时类型－ 随机振幅
 StartType type = StartType.MIDDLE;
 switch (randomType) {
 case 0:
 break;
 case 1:
 type = StartType.LITTLE;
 break;
 case 2:
 type = StartType.BIG;
 break;
 default:
 break;
 }
 leaf.type = type;
 // 随机起始的旋转角度
 leaf.rotateAngle = random.nextInt(360);
 // 随机旋转方向（顺时针或逆时针）
 leaf.rotateDirection = random.nextInt(2);
 // 为了产生交错的感觉，让开始的时间有一定的随机性
 mAddTime += random.nextInt((int) (LEAF_FLOAT_TIME * 1.5));
 leaf.startTime = System.currentTimeMillis() + mAddTime;
 return leaf;
 }
 // 根据最大叶子数产生叶子信息
 public List generateLeafs() {
 return generateLeafs(MAX_LEAFS);
 }
 // 根据传入的叶子数量产生叶子信息
 public List generateLeafs(int leafSize) {
 List leafs = new LinkedList();
 for (int i = 0; i < leafSize; i++) {
 leafs.add(generateLeaf());
 }
 return leafs;
 }
 }

定义两个常亮分别记录中等振幅和之间的振幅差： [/java]

  // 中等振幅大小
 private static final int MIDDLE_AMPLITUDE = 13;
 // 不同类型之间的振幅差距
 private static final int AMPLITUDE_DISPARITY = 5;

[/java]

  // 中等振幅大小
 private int mMiddleAmplitude = MIDDLE_AMPLITUDE;
 // 振幅差
 private int mAmplitudeDisparity = AMPLITUDE_DISPARITY;

有了以上信息，我们则可以获取到叶子的Y值： [/java]

  // 通过叶子信息获取当前叶子的Y值
 private int getLocationY(Leaf leaf) {
 // y = A(wx+Q)+h
 float w = (float) ((float) 2 * Math.PI / mProgressWidth);
 float a = mMiddleAmplitude;
 switch (leaf.type) {
 case LITTLE:
 // 小振幅 ＝ 中等振幅 － 振幅差
 a = mMiddleAmplitude - mAmplitudeDisparity;
 break;
 case MIDDLE:
 a = mMiddleAmplitude;
 break;
 case BIG:
 // 小振幅 ＝ 中等振幅 + 振幅差
 a = mMiddleAmplitude + mAmplitudeDisparity;
 break;
 default:
 break;
 }
 Log.i(TAG, "---a = " + a + "---w = " + w + "--leaf.x = " + leaf.x);
 return (int) (a * Math.sin(w * leaf.x)) + mArcRadius * 2 / 3;
 }

接下来，我们开始绘制叶子： [/java]

  /**
 * 绘制叶子
 *
 * @param canvas
 */
 private void drawLeafs(Canvas canvas) {
 long currentTime = System.currentTimeMillis();
 for (int i = 0; i < mLeafInfos.size(); i++) {
 Leaf leaf = mLeafInfos.get(i);
 if (currentTime > leaf.startTime && leaf.startTime != 0) {
 // 绘制叶子－－根据叶子的类型和当前时间得出叶子的（x，y）
 getLeafLocation(leaf, currentTime);
 // 根据时间计算旋转角度
 canvas.save();
 // 通过Matrix控制叶子旋转
 Matrix matrix = new Matrix();
 float transX = mLeftMargin + leaf.x;
 float transY = mLeftMargin + leaf.y;
 Log.i(TAG, "left.x = " + leaf.x + "--leaf.y=" + leaf.y);
 matrix.postTranslate(transX, transY);
 // 通过时间关联旋转角度，则可以直接通过修改LEAF_ROTATE_TIME调节叶子旋转快慢
 float rotateFraction = ((currentTime - leaf.startTime) % LEAF_ROTATE_TIME)
 / (float) LEAF_ROTATE_TIME;
 int angle = (int) (rotateFraction * 360);
 // 根据叶子旋转方向确定叶子旋转角度
 int rotate = leaf.rotateDirection == 0 ? angle + leaf.rotateAngle : -angle
 + leaf.rotateAngle;
 matrix.postRotate(rotate, transX
 + mLeafWidth / 2, transY + mLeafHeight / 2);
 canvas.drawBitmap(mLeafBitmap, matrix, mBitmapPaint);
 canvas.restore();
 } else {
 continue;
 }
 }
 }

最后，向外层暴露几个接口： [/java]

  /**
 * 设置中等振幅
 *
 * @param amplitude
 */
 public void setMiddleAmplitude(int amplitude) {
 this.mMiddleAmplitude = amplitude;
 }
 /**
 * 设置振幅差
 *
 * @param disparity
 */
 public void setMplitudeDisparity(int disparity) {
 this.mAmplitudeDisparity = disparity;
 }
 /**
 * 获取中等振幅
 *
 * @param amplitude
 */
 public int getMiddleAmplitude() {
 return mMiddleAmplitude;
 }
 /**
 * 获取振幅差
 *
 * @param disparity
 */
 public int getMplitudeDisparity() {
 return mAmplitudeDisparity;
 }
 /**
 * 设置进度
 *
 * @param progress
 */
 public void setProgress(int progress) {
 this.mProgress = progress;
 postInvalidate();
 }
 /**
 * 设置叶子飘完一个周期所花的时间
 *
 * @param time
 */
 public void setLeafFloatTime(long time) {
 this.mLeafFloatTime = time;
 }
 /**
 * 设置叶子旋转一周所花的时间
 *
 * @param time
 */
 public void setLeafRotateTime(long time) {
 this.mLeafRotateTime = time;

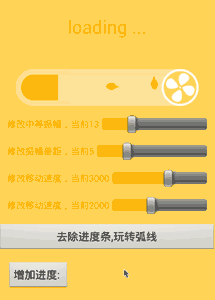

这些接口用来干嘛呢？用于把我们的动效做成完全可手动调节的，这样做有什么好处呢？
1. 更加便于产品、射鸡湿查看效果，避免YY，自己手动调节，不会出现要你一遍遍的改参数安装、查看、再改、再查看... ... N遍之后说 “这好像不是我想要的” -- 瞬间天崩地裂，天昏地暗，感觉被全世界抛弃；
2. 便于体现你是一个考虑全面，思维缜密，会编程、会设计的艺术家，当然这纯属YY，主要还是方便大家；

如此一来，射鸡湿们只需要不断的调节即可实时的看到展现的效果，最后只需要把最终的参数反馈过来即可，万事大吉，一了百了；
当然，如果对方是个漂亮的妹子，而你又苦于没有机会搭讪，以上内容就当我没说，尽情的不按要求写吧，她肯定会主动找你的，说不定连饭都反过来请了... ...

好啦，言归正传，完成收尾部分，我们让所有的参数都可调节起来：
把剩下的layout 和activity贴出来：
activity： [/java]

public class LeafLoadingActivity extends Activity implements OnSeekBarChangeListener,
 OnClickListener {
 Handler mHandler = new Handler() {
 public void handleMessage(Message msg) {
 switch (msg.what) {
 case REFRESH_PROGRESS:
 if (mProgress < 40) {
 mProgress += 1;
 // 随机800ms以内刷新一次
 mHandler.sendEmptyMessageDelayed(REFRESH_PROGRESS,
 new Random().nextInt(800));
 mLeafLoadingView.setProgress(mProgress);
 } else {
 mProgress += 1;
 // 随机1200ms以内刷新一次
 mHandler.sendEmptyMessageDelayed(REFRESH_PROGRESS,
 new Random().nextInt(1200));
 mLeafLoadingView.setProgress(mProgress);
 }
 break;
 default:
 break;
 }
 };
 };
 private static final int REFRESH_PROGRESS = 0x10;
 private LeafLoadingView mLeafLoadingView;
 private SeekBar mAmpireSeekBar;
 private SeekBar mDistanceSeekBar;
 private TextView mMplitudeText;
 private TextView mDisparityText;
 private View mFanView;
 private Button mClearButton;
 private int mProgress = 0;
 private TextView mProgressText;
 private View mAddProgress;
 private SeekBar mFloatTimeSeekBar;
 private SeekBar mRotateTimeSeekBar;
 private TextView mFloatTimeText;
 private TextView mRotateTimeText;
 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.leaf_loading_layout);
 initViews();
 mHandler.sendEmptyMessageDelayed(REFRESH_PROGRESS, 3000);
 }
 private void initViews() {
 mFanView = findViewById(R.id.fan_pic);
 RotateAnimation rotateAnimation = DXAnimationUtils.initRotateAnimation(false, 1500, true,
 Animation.INFINITE);
 mFanView.startAnimation(rotateAnimation);
 mClearButton = (Button) findViewById(R.id.clear_progress);
 mClearButton.setOnClickListener(this);
 mLeafLoadingView = (LeafLoadingView) findViewById(R.id.leaf_loading);
 mMplitudeText = (TextView) findViewById(R.id.text_ampair);
 mMplitudeText.setText(getString(R.string.current_mplitude,
 mLeafLoadingView.getMiddleAmplitude()));
 mDisparityText = (TextView) findViewById(R.id.text_disparity);
 mDisparityText.setText(getString(R.string.current_Disparity,
 mLeafLoadingView.getMplitudeDisparity()));
 mAmpireSeekBar = (SeekBar) findViewById(R.id.seekBar_ampair);
 mAmpireSeekBar.setOnSeekBarChangeListener(this);
 mAmpireSeekBar.setProgress(mLeafLoadingView.getMiddleAmplitude());
 mAmpireSeekBar.setMax(50);
 mDistanceSeekBar = (SeekBar) findViewById(R.id.seekBar_distance);
 mDistanceSeekBar.setOnSeekBarChangeListener(this);
 mDistanceSeekBar.setProgress(mLeafLoadingView.getMplitudeDisparity());
 mDistanceSeekBar.setMax(20);
 mAddProgress = findViewById(R.id.add_progress);
 mAddProgress.setOnClickListener(this);
 mProgressText = (TextView) findViewById(R.id.text_progress);
 mFloatTimeText = (TextView) findViewById(R.id.text_float_time);
 mFloatTimeSeekBar = (SeekBar) findViewById(R.id.seekBar_float_time);
 mFloatTimeSeekBar.setOnSeekBarChangeListener(this);
 mFloatTimeSeekBar.setMax(5000);
 mFloatTimeSeekBar.setProgress((int) mLeafLoadingView.getLeafFloatTime());
 mFloatTimeText.setText(getResources().getString(R.string.current_float_time,
 mLeafLoadingView.getLeafFloatTime()));
 mRotateTimeText = (TextView) findViewById(R.id.text_rotate_time);
 mRotateTimeSeekBar = (SeekBar) findViewById(R.id.seekBar_rotate_time);
 mRotateTimeSeekBar.setOnSeekBarChangeListener(this);
 mRotateTimeSeekBar.setMax(5000);
 mRotateTimeSeekBar.setProgress((int) mLeafLoadingView.getLeafRotateTime());
 mRotateTimeText.setText(getResources().getString(R.string.current_float_time,
 mLeafLoadingView.getLeafRotateTime()));
 }
 @Override
 public void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) {
 if (seekBar == mAmpireSeekBar) {
 mLeafLoadingView.setMiddleAmplitude(progress);
 mMplitudeText.setText(getString(R.string.current_mplitude,
 progress));
 } else if (seekBar == mDistanceSeekBar) {
 mLeafLoadingView.setMplitudeDisparity(progress);
 mDisparityText.setText(getString(R.string.current_Disparity,
 progress));
 } else if (seekBar == mFloatTimeSeekBar) {
 mLeafLoadingView.setLeafFloatTime(progress);
 mFloatTimeText.setText(getResources().getString(R.string.current_float_time,
 progress));
 }
 else if (seekBar == mRotateTimeSeekBar) {
 mLeafLoadingView.setLeafRotateTime(progress);
 mRotateTimeText.setText(getResources().getString(R.string.current_rotate_time,
 progress));
 }
 }
 @Override
 public void onStartTrackingTouch(SeekBar seekBar) {
 }
 @Override
 public void onStopTrackingTouch(SeekBar seekBar) {
 }
 @Override
 public void onClick(View v) {
 if (v == mClearButton) {
 mLeafLoadingView.setProgress(0);
 mHandler.removeCallbacksAndMessages(null);
 mProgress = 0;
 } else if (v == mAddProgress) {
 mProgress++;
 mLeafLoadingView.setProgress(mProgress);
 mProgressText.setText(String.valueOf(mProgress));
 }
 }
}

layout：[/java]

最终效果如下，本来录了20+s，但是PS只能转5s，所以有兴趣的大家自己运行的玩吧：

源码CSDN下载地址：http://download.csdn.net/detail/tianjian4592/8524539

本文链接:https://www.it72.com/1649.htm
