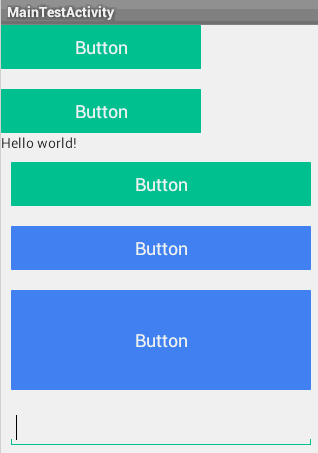

前段时间android L（android 5.0）出来了，界面上做了一些改动，主要是添加了若干动画和一些新的控件，相信大家对view的点击效果-水波纹很有印象吧，点击一个view，然后一个水波纹就会从点击处扩散开来，本文就来分析这种效果的实现。首先，先说下L上的实现，这种波纹效果，L上提供了一种动画，叫做Reveal效果，其底层是通过拿到view的canvas然后不断刷新view来完成的，这种效果需要view的支持，而在低版本上没有view的支持，因此，Reveal效果没法直接在低版本运行。但是，我们了解其效果、其原理后，还是可以通过模拟的方式去实现这种效果，平心而论，写出一个具有波纹效果的自定义view不难，或者说很简单，但是，view的子类很多，如果要一一去实现button、edit等控件，这样比较繁琐，于是，我们想是否有更简单的方式呢？其实是有的，我们可以写一个自定义的layout，然后让layout中所有可点击的元素都具有波纹效果，这样做，就大大简化了整个过程。接下来本文就会分析这个layout的实现，在此之前，我们先看下效果。

实现思想 首先我们自定义一个layout，这里我们选取LinearLayout，至于原因，文章下面会进行分析。当用户点击一个可点击的元素时，比如button，我们需要得到用户点击的元素的信息，包含：用户点击了哪个元素、用户点击的那个元素的宽、高、位置信息等。得到了button的信息后，我就可以确定水波纹的范围，然后通过layout进行重绘去绘制水波纹，这样水波纹效果就实现了，当然，这只是大概步骤，中间还是有一些细节需要处理的。 layout的选取 既然我们打算实现一个自定义layout，那我们要选取那个layout呢，LinearLayout、RelativeLayout、FrameLayout？我这里选用LinearLayout。为什么呢？也许有人会问，不应该用RelativeLayout吗？因为RelativeLayout比较强大，可以实现复杂的布局，但LinearLayout和FrameLayout就不行。没错，RelativeLayout是强大，但是考虑到水波效果是通过频繁刷新layout来实现的，由于频繁重绘，因此，我们要考虑性能问题，RelativeLayout的性能是最差的（因为做的事情多），因为，为了性能，我们选择LinearLayout，至于FrameLayout，它功能太简单了，不太适合使用。当实现复杂布局的时候，我们可以在具有波纹效果的元素外部包裹LinearLayout，这样重绘的时候不至于有过重的任务。 根据上面的分析，我们定义如下的layout： public class RevealLayout extends LinearLayout implements Runnable 实现过程 实现过程主要是如下几个问题的解决： 1. 如何得知用户点击了哪个元素 2. 如何取得被点击元素的信息 3. 如何通过layout进行重绘绘制水波纹 4. 如果延迟up事件的分发 下面一一进行分析 如何得知用户点击了哪个元素 这个问题好弄，为了得知用户点击了哪个元素（这个元素一般来说要是可点击的，否则是无意义的），我们要提前拦截所有的点击事件，于是，我们应该重写layout中的dispatchTouchEvent方法，注意，这里不推荐用onInterceptTouchEvent，因为onInterceptTouchEvent不是一直会被回调的，具体原因请参看我之前写的view系统解析系列。然后当用户点击的时候，会有一系列的down、move、up事件，我们要在down的时候来确定事件落在哪个元素上，down的元素就是用户点击的元素，当然为了严谨，我们还要判断up的时候是否也落在同一个元素上面，因为，系统click事件的判断规则就是：down和up同时落在同一个可点击的元素上。

@Override
public boolean dispatchTouchEvent(MotionEvent event) {
    int x = (int) event.getRawX();
    int y = (int) event.getRawY();
    int action = event.getAction();
    if (action == MotionEvent.ACTION_DOWN) {
        View touchTarget = getTouchTarget(this, x, y);
        if (touchTarget.isClickable() && touchTarget.isEnabled()) {
            mTouchTarget = touchTarget;
            initParametersForChild(event, touchTarget);
            postInvalidateDelayed(INVALIDATE_DURATION);
        }
    } else if (action == MotionEvent.ACTION_UP) {
        mIsPressed = false;
        postInvalidateDelayed(INVALIDATE_DURATION);
        mDispatchUpTouchEventRunnable.event = event;
        postDelayed(mDispatchUpTouchEventRunnable, 400);
        return true;
    } else if (action == MotionEvent.ACTION_CANCEL) {
        mIsPressed = false;
        postInvalidateDelayed(INVALIDATE_DURATION);
    }

    return super.dispatchTouchEvent(event);
}

通过上述代码，我们可以知道，当down的时候，我们取出点击事件的屏幕坐标，然后去遍历view树找到用户所点击的那个view，代码如下，就是判断事件的坐标是否落在view的范围内，这个不再多说了，比较好理解。需要注意的是，事件的坐标我们不能用getX和getY，而要用getRawX和getRawY，二者的区别是：前者是相对于被点击view的坐标，后者是相对于屏幕的坐标，而我们的目标view具体位于layout的哪一层我们无法知道，所以，必须用屏幕的绝对坐标来进行计算。而有了事件的坐标，再根据view在屏幕中的绝对坐标，只要判断事件的xy是否落在view的上下左右四个角之内，就可以知道事件是否落在view上，从而取出用户所点击的那个view。

private View getTouchTarget(View view, int x, int y) {
    View target = null;
    ArrayList TouchableViews = view.getTouchables();
    for (View child : TouchableViews) {
        if (isTouchPointInView(child, x, y)) {
            target = child;
            break;
        }
    }

    return target;
}

private boolean isTouchPointInView(View view, int x, int y) {
    int[] location = new int[2];
    view.getLocationOnScreen(location);
    int left = location[0];
    int top = location[1];
    int right = left + view.getMeasuredWidth();
    int bottom = top + view.getMeasuredHeight();
    if (view.isClickable() && y >= top && y <= bottom
            && x >= left && x <= right) {
        return true;
    }
    return false;
}

如何取得被点击元素的信息 这个比较简单，被点击元素的信息有：宽、高、left、top、right、bottom，获取它们的代码如下：

int[] location = new int[2];
mTouchTarget.getLocationOnScreen(location);
int left = location[0] - mLocationInScreen[0];
int top = location[1] - mLocationInScreen[1];
int right = left + mTouchTarget.getMeasuredWidth();
int bottom = top + mTouchTarget.getMeasuredHeight();

说明：mTouchTarget指的是用户点击的那个view 如何通过layout进行重绘绘制水波纹 这个会水波纹比较简单，只要用drawCircle绘制一个半透明的圆环即可，这里主要说下绘制时机。一般来说，我们会选择在onDraw中去进行绘制，这是没错的，但是对于L中的效果不太适合，查看view的绘制过程，我们会明白，view的绘制大致遵循如下流程：先绘制背景，再绘制自己（onDraw），接着绘制子元素（dispatchDraw），最后绘制一些装饰等比如滚动条（onDrawScrollBars），因此，如果我们在onDraw中绘制波纹，那么由于子元素的绘制在onDraw之后，就会导致子元素盖住我们所绘制的圆环，这样，圆环就有可能看不全了，因为，把我绘制的时机很重要。根据view的绘制流程，我们选择dispatchDraw比较合适，当所有的子元素都绘制完成后，再进行波纹的绘制。读到这里，大家会更加明白，为什么我们要选择LinearLayout以及为什么不建议view的嵌套层级太深，因为如果view本身比较重或者嵌套层级太深，就会导致dispatchDraw执行的耗时增加，这样水波的绘制就会收到些许影响。因此，性能的平滑在代码中也很重要，也是需要考虑的。同时，为了不让绘制的圆环超出被点击元素的范围，我们需要对canvas进行clip。为了有波纹效果，我们需要频繁地进行layout重绘，并且在重绘的过程中改变圆环的半径，这样一个动态的水波纹就出来了。仍然，我来性能的考虑，我们选择用postInvalidateDelayed(long delayMilliseconds, int left, int top, int right, int bottom)来进行view的部分重绘，因为，其他区域是不需要重绘的，仅仅是被点击的元素所在的区域需要重绘。为什么要采用Delayed这个方法，原因是我们不能一直进行刷新，必须有一点点时间间隔，这样做的好处是：避免view的重绘抢占过多时间片从而造成潜在的间接栈溢出，因为invalidate会直接导致draw的调用。 具体代码如下：

    protected void dispatchDraw(Canvas canvas) {
    super.dispatchDraw(canvas);
    if (!mShouldDoAnimation || mTargetWidth <= 0 || mTouchTarget == null) {
        return;
    }

    if (mRevealRadius > mMinBetweenWidthAndHeight / 2) {
        mRevealRadius += mRevealRadiusGap * 4;
    } else {
        mRevealRadius += mRevealRadiusGap;
    }
    int[] location = new int[2];
    mTouchTarget.getLocationOnScreen(location);
    int left = location[0] - mLocationInScreen[0];
    int top = location[1] - mLocationInScreen[1];
    int right = left + mTouchTarget.getMeasuredWidth();
    int bottom = top + mTouchTarget.getMeasuredHeight();

    canvas.save();
    canvas.clipRect(left, top, right, bottom);
    canvas.drawCircle(mCenterX, mCenterY, mRevealRadius, mPaint);
    canvas.restore();

    if (mRevealRadius <= mMaxRevealRadius) {
        postInvalidateDelayed(INVALIDATE_DURATION, left, top, right, bottom);
    } else if (!mIsPressed) {
        mShouldDoAnimation = false;
        postInvalidateDelayed(INVALIDATE_DURATION, left, top, right, bottom);
    }
}



到此为止，这个layout我们已经实现了，但是细心的你，一定会发现，还有什么不妥的地方。比如，你可以给button加一个点击事件，当button被点击的时候起一个activity，很快你就会发现问题所在了：水波还没播完呢，activity就起来了，导致水波效果大打折扣，而仔细观察android L的效果，我们发现，L中总是要等到水波效果播放完毕才会进行下一步的行为。所以，最后一个待解决的问题也就出来了，请看下面的分析 如何延迟up事件的分发 针对上面所说的问题，如果我们能够延迟up时间的分发，比如延迟400ms，这样水波就有足够的时间去播放完毕，然后再分发up事件，这样就可以解决问题。最开始，我的确是这样做的，先看如下的代码：

else if (action == MotionEvent.ACTION_UP) {
       mIsPressed = false;
       postInvalidateDelayed(INVALIDATE_DURATION);
       mDispatchUpTouchEventRunnable.event = event;
       postDelayed(mDispatchUpTouchEventRunnable, 400);
       return true;
   }


可以发现，当up的时候，我并没有直接走系统的分发流程，只是强行消耗点up事件然后再延迟分发，请看代码：

    private class DispatchUpTouchEventRunnable implements Runnable {
    public MotionEvent event;

    @Override
public void run() {
        if (mTouchTarget == null || !mTouchTarget.isEnabled()) {
            return;
        }

        if (isTouchPointInView(mTouchTarget, (int)event.getRawX(), (int)event.getRawY())) {
            mTouchTarget.dispatchTouchEvent(event);
        }
    }
};


到此为止，上述几个问题都已经分析完毕了，我们就可以轻易地实现水波纹的点击效果了。
