安卓手机QQ红点拖拽消除的实现

MrLee2015-2-19 3809

新版手机QQ5.+上新增了一种“一键退朝”的功能,即在页面上的红点可进行拖拽消除。按照设计思路在Android上模仿手Q实现下拖拽的过程。

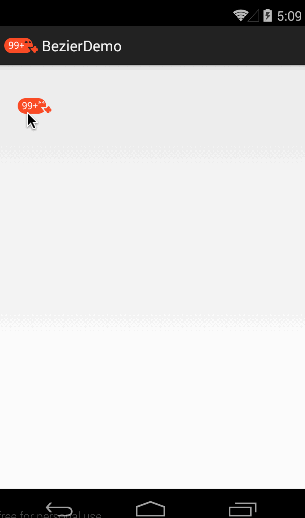

bezier



整体的思路,封装好一个view。在界面上找到四个点,即框出手势拖动点与红点之间的范围,利用贝塞尔曲线修饰边框,计算红点和手势拖动点间的距离,判断红点的消除与回弹。借用下设计图:

20141125101909968



首先确定以红点为坐标原点,在坐标上所要计算的就是p1, p2, p3, p4四个点,其中..为贝塞尔曲线,在p1p2和p3p4之间需要绘制半径为R和r的圆。
接下来需要的就是在拖动过程中计算(0,0)和(x0, y0)两点间的距离,通过距离控制贝塞尔曲线的弧度和圆的大小,实现模拟现实生活中弹性效果。
在代码中通过Path来控制p1, p2, p3, p4四个点所围成的范围,并填充相应地色值:
1.确定四个点,这里简单地将两个圆起始半径设置相等
float x1 = startX - offsetX;
float y1 = startY + offsetY;

float x2 = x - offsetX;
float y2 = y + offsetY;

float x3 = x + offsetX;
float y3 = y - offsetY;

float x4 = startX + offsetX;
float y4 = startY - offsetY;

path.reset();
path.moveTo(x1, y1);
path.quadTo(anchorX, anchorY, x2, y2);
path.lineTo(x3, y3);
path.quadTo(anchorX, anchorY, x4, y4);
path.lineTo(x1, y1);

2.填充范围和绘制圆形:
canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.MULTIPLY);
canvas.drawPath(path, paint);
canvas.drawCircle(startX, startY, radius, paint);
canvas.drawCircle(x, y, radius, paint);

3.在调用super.onDraw(canvas);方法绘制在canvas层上面的消息点图标imageView通过在代码中的onTouchEvent方法进行控制触摸点的相应位置,实现拖动的效果。
@Override
    public boolean onTouchEvent(MotionEvent event) {
        if(event.getAction() == MotionEvent.ACTION_DOWN){
            // 判断触摸点是否在tipImageView中
            Rect rect = new Rect();
            int[] location = new int[2];
            tipImageView.getDrawingRect(rect);
            tipImageView.getLocationOnScreen(location);
            rect.left = location[0];
            rect.top = location[1];
            rect.right = rect.right + location[0];
            rect.bottom = rect.bottom + location[1];
            if (rect.contains((int)event.getRawX(), (int)event.getRawY())){
                isTouch = true;
            }
        }else if(event.getAction() == MotionEvent.ACTION_UP || event.getAction() == MotionEvent.ACTION_CANCEL){
            isTouch = false;
            tipImageView.setX(startX - tipImageView.getWidth()/2);
            tipImageView.setY(startY - tipImageView.getHeight()/2);
        }
        invalidate();
        if(isAnimStart){
            return super.onTouchEvent(event);
        }
        anchorX =  (event.getX() + startX)/2;
        anchorY =  (event.getY() + startY)/2;
        x =  event.getX();
        y =  event.getY();
        return true;
    }
4.拖动过程中计算两个圆心之间的距离,通过圆心间的距离调整圆心为(0, 0)圆的半径大小
float distance = (float) Math.sqrt(Math.pow(y-startY, 2) + Math.pow(x-startX, 2));
radius = -distance/15+DEFAULT_RADIUS;

用新的半径去绘制(0, 0)的圆,这样随着距离的增加,圆相应变小就给人如同快要沾不住黏黏的感觉。5.距离超过设定的最大范围,则设置为红点挣脱状态,如果手指抬起,则开始播放相应爆炸动画。
exploredImageView.setVisibility(View.VISIBLE);
exploredImageView.setImageResource(R.drawable.tip_anim);
((AnimationDrawable) exploredImageView.getDrawable()).stop();
((AnimationDrawable) exploredImageView.getDrawable()).start();
6.在Activity布局中引用相应封装好的view即可。

最开始设想的view在类似于红点范围的一个控件,但是这样实现就达不到拖动到父类控件的范围之外,比如拖动红点超过页签布局范围时,红点则无法绘制。因此在QQ的消息列表中是将其设置相应全屏的一个view。背景为截图的上个背景,这样在最上一层实则只有红点的控件。这样就能相应地拖动红点到屏幕的各个位置。所以才会在红点列表爆照动画结束之前页签是不可点击,并且拖动红点的时候列表数据没有刷新。
