前言
最近一段时间经常上知乎APP看各种神回复，发现其内部的滑动动画挺有意思，就研究了一下。并使用CoordinateLayout模仿了一下，效果如下。
index

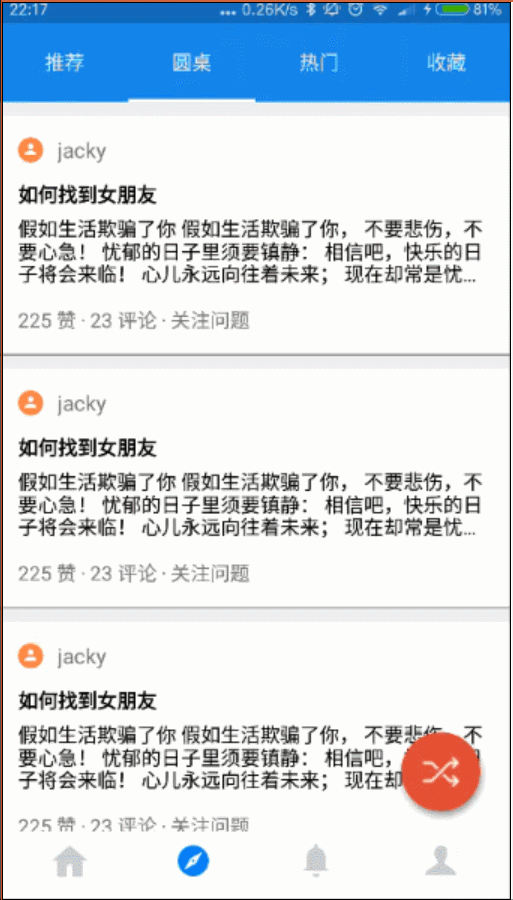

discovery

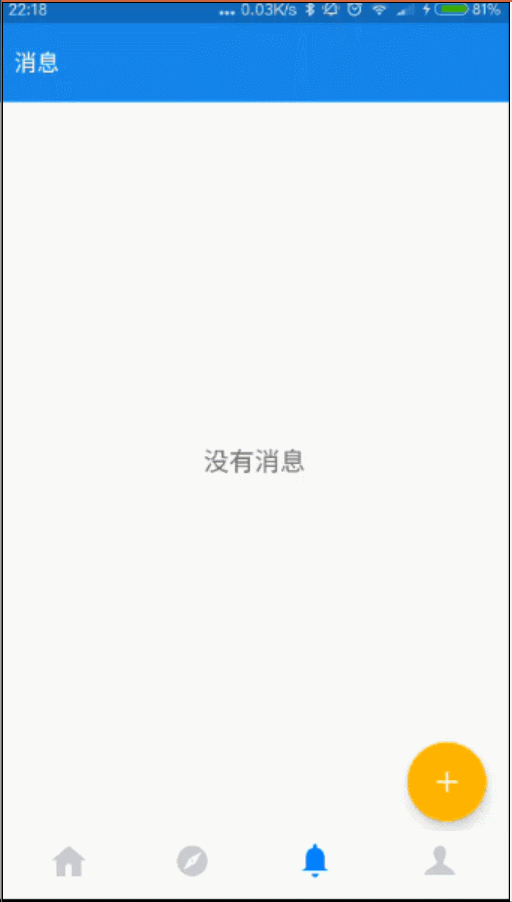

message

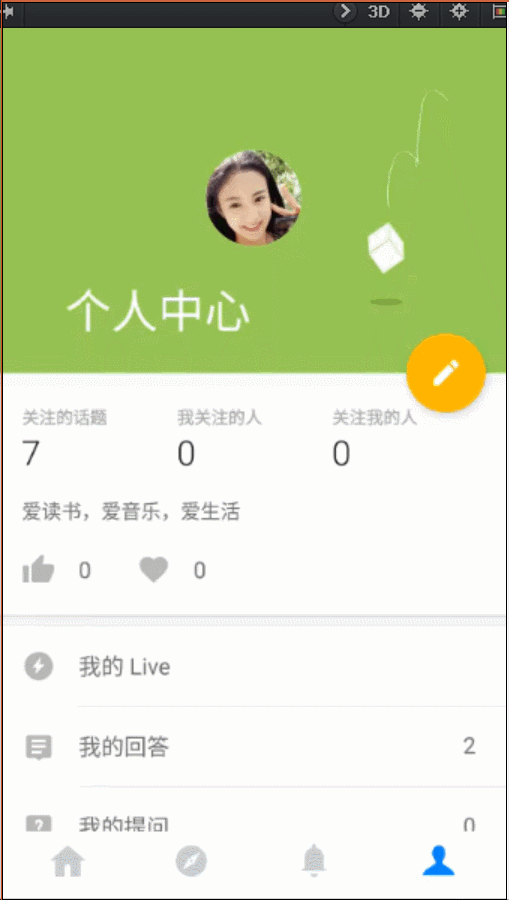

userCenter
这里用到图片及IOCN均来自于网络搜索。
手机截取gif貌似永远都是这样模糊不清
有兴趣的同学可以点 github 查看源码。
综述
CoordinateLayout是Android Design Support Library提供的一种布局方式。** * CoordinatorLayout is a super-powered FrameLayout * * CoordinatorLayout is intended for two primary use cases: * <ol> * <li>As a top-level application decor or chrome layout</li> * <li>As a container for a specific interaction with one or more child views</li> * </ol> * *
查看源码我们可以看到 CoordinateLayout继承及ViewGroup，是一个“超级强大”的FrameLayout，FrameLayout 相信大家都很熟悉，使用也很简单，FrameLayout可以说是让Android布局中有了“ 层 ”的概念，那么这个CoordinateLayout又有什么神奇之处呢，下面我们就学习一下。
Coordinate 按照字面意思理解，就是协调。它可以方便的实现布局内view协调
那么究竟是怎么个调节法呢，我们来看一下。
CoordinateLayout 使用
结合Snackbar关于CoordinateLayout最经典的例子就是其结合Snackbar的使用了。
<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">
<android.support.design.widget.FloatingActionButton
android:id="@+id/fab"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="end|bottom"
android:layout_margin="16dp"
android:src="@drawable/ic_done" />
</android.support.design.widget.CoordinatorLayout>Activity
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
findViewById(R.id.fab).setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View view) {
Snackbar.make(view,"FAB",Snackbar.LENGTH_LONG)
.setAction("cancel", new View.OnClickListener() {
@Override
public void onClick(View v) {
//这里的单击事件代表点击消除Action后的响应事件
}
})
.show();
}
});
}这里实现的效果就是如上图中message中那样，一个底部弹出的view。
这就是所谓的协调，协调FloatingActionButton上移，不被顶部弹出的view所遮挡。
这里如果没有使用CoordinateLayout作为根布局，而是使用LinearLayout或RelativeLayout等，那么FloatingActionButton将会被底部弹出的Snackbar所遮挡。
结合AppBarLayout使用
说到CoordinateLayout就不得不提这个AppBarLayout，他们俩简直就是天生一对，二者结合使用，那画面真是太美了，想想都觉得刺激。
这里看一下我们模仿首页顶部搜索栏的代码：
<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
android:id="@+id/coordinatorLayout"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".fragments.IndexFragment">
<android.support.design.widget.AppBarLayout
android:id="@+id/index_app_bar"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:theme="@style/AppTheme.AppBarOverlay">
<RelativeLayout
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
android:background="@color/colorPrimary"
app:layout_scrollFlags="scroll|enterAlways|snap">
<ImageView
android:id="@+id/live"
android:layout_width="24dp"
android:layout_height="24dp"
android:layout_alignParentRight="true"
android:layout_centerVertical="true"
android:layout_marginRight="5dp"
android:src="@drawable/live_button" />
<RelativeLayout
android:layout_width="match_parent"
android:layout_height="match_parent"
android:layout_margin="10dp"
android:layout_toLeftOf="@id/live"
android:background="@color/searchmenu">
<ImageView
android:id="@+id/search"
android:layout_width="24dp"
android:layout_height="24dp"
android:layout_centerVertical="true"
android:layout_marginLeft="10dp"
android:src="@drawable/ic_search" />
<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_centerVertical="true"
android:layout_marginLeft="10dp"
android:layout_toRightOf="@id/search"
android:text="搜索话题、问题或人"
android:textSize="16sp" />
</RelativeLayout>
</RelativeLayout>
</android.support.design.widget.AppBarLayout>
.......
</android.support.design.widget.CoordinatorLayout>这里我们在AppBarLayout内部嵌套了一个RelativeLayout，在这个RelativeLayout中我们模仿了顶部的搜索栏的布局效果，这个很简单。这里最核心的东西就是
app:layout_scrollFlags="scroll|enterAlways"
这行代码。什么意思呢？app:layout_scrollFlags有下面几个值：
- scroll: 所有想滚动出屏幕的view都需要设置这个flag， 没有设置这个flag的view将被固定在屏幕顶部。
- enterAlways: 设置这个flag时，向下的滚动都会导致该view变为可见，启用快速“返回模式”。
- enterAlwaysCollapsed: 当你的视图已经设置minHeight属性又使用此标志时，你的视图只能已最小高度进入，只有当滚动视图到达顶部时才扩大到完整高度。
- exitUntilCollapsed: 滚动退出屏幕，最后折叠在顶端。
- snap: 视图在滚动时会有一种“就近原则”，怎么说呢，就是当视图展开时，如果滑动中展 开的内容超过视图的75%,那么视图依旧会保持展开；当视图处于关闭时，如果滑动中展开的部分小于视图的25%，那么视图会保持关闭。总的来说，就是会让动画有一种弹性的视觉效果。
结合TabLayout使用
注意，这里所说的TabLayout是android.support.design.widget.TabLayout，不是很久以前的那个TabLayout。
这里我们模仿的时候，用于种种原因没能使用TabLayout的动态效果，只是简单的结合ViewPager使用了一下，实际开发中这个效果还是很不错的，有兴趣的同学可以自己搜一下。
结合CollapsingToolbarLayout使用
个人感觉，这是整个CoordinateLayout中最拉风的动画特效，主要是实现一种“折叠”的动画效果。我们在模仿个人中心的时候就是用到了这个功能：
<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent">
<android.support.design.widget.AppBarLayout
android:id="@+id/appbar"
android:layout_width="match_parent"
android:layout_height="256dp"
android:fitsSystemWindows="true"
android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">
<android.support.design.widget.CollapsingToolbarLayout
android:id="@+id/collapsing_toolbar"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:fitsSystemWindows="true"
app:contentScrim="?attr/colorPrimary"
app:expandedTitleMarginEnd="64dp"
app:expandedTitleMarginStart="48dp"
app:layout_scrollFlags="scroll|exitUntilCollapsed|snap">
<RelativeLayout
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@drawable/user_bg"
app:layout_collapseMode="parallax">
<de.hdodenhof.circleimageview.CircleImageView
android:layout_width="68dp"
android:layout_height="68dp"
android:layout_centerInParent="true"
android:src="@drawable/profile" />
</RelativeLayout>
<android.support.v7.widget.Toolbar
android:id="@+id/toolbar"
android:layout_width="match_parent"
android:layout_height="?attr/actionBarSize"
app:layout_collapseMode="pin"
app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />
</android.support.design.widget.CollapsingToolbarLayout>
</android.support.design.widget.AppBarLayout>
<android.support.v4.widget.NestedScrollView
android:layout_width="match_parent"
android:layout_height="wrap_content"
app:layout_behavior="@string/appbar_scrolling_view_behavior">
<LinearLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="vertical"
android:paddingTop="10dp">
<ImageView
android:layout_width="match_parent"
android:layout_height="match_parent"
android:scaleType="fitStart"
android:src="@drawable/fake" />
</LinearLayout>
</android.support.v4.widget.NestedScrollView>
<android.support.design.widget.FloatingActionButton
android:id="@+id/btn"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_margin="16dp"
android:clickable="true"
android:src="@drawable/ic_edit"
app:layout_anchor="@id/appbar"
app:layout_anchorGravity="bottom|right|end" />
</android.support.design.widget.CoordinatorLayout>首先，我们在AppBarLayout中嵌套一个CollapsingToolbarLayout，并指定其
app:layout_scrollFlags="scroll|exitUntilCollapsed|snap"
这个属性前面介绍过了，这里三种属性结合就可实现滚动中“折叠视差”的效果了。
- 接下来，我们又在CollapsingToolbarLayout放置了一个RelativeLayout。这个RelativeLayout有一个很重要的设置；
app:layout_collapseMode="parallax"
这个layout_collapseMode就是用来设置整个RelativeLayout的折叠效果的，有两种取值，“pin”：固定模式，在折叠的时候最后固定在顶端；“parallax”：视差模式，在折叠的时候会有个视差折叠的效果。
- 最后是Toolbar，可以看到Toolbar的collapseMode设置为pin，这样向上滑动时，当RelativeLayout的内容完全折叠后，Toolbar将显示在顶部；而向下滑动时，Toolbar将消失，而RelativeLayout的内容会动态的折叠展开，而且由于设置了snap，会有一种轻微的弹性效果。
CoordinatorLayout 还提供了一个 layout_anchor 的属性，连同 layout_anchorGravity 一起，可以用来放置与其他视图关联在一起的悬浮视图（如 FloatingActionButton）。
这里如果我们将floatingActionButton设置为：
android:layout_gravity="bottom|right|end"
FloatingActionButton将位于整个屏幕的右下角。
使用细节
这里需要注意的是，使用AppBarLayout时，为了实现其滚动时的效果，在其下面必须有一个可滚动的View，并且需要为其设置app:layout_behavior属性。比如我们在结合结合CollapsingToolbarLayout使用时，在AppBarLayout的下面放置了NestedScrollView，并设置app:layout_behavior="@string/appbar_scrolling_view_behavior"。
而在其他页面，我们AppBarLayout的下面放置了ViewPager或者是FrameLayout都设置了相应的属性；具体可参考源码。
Behavior
上面我们提到了layout_behavior，这是个什么意思呢？这里就不得不说这个Behavior了，可以说Behavior是整个CoordinateLayout最核心的东西。还记得我们最开始的列子吗？FloatingActionButton会随着Snackbar的出现，自动的调节自己的位置，这是怎样的实现的呢？
我们通过追踪查看 Snackbar 的 show() 这个方法，最终会在Snack的源码中找到如下实现：
final void showView() {
if (mView.getParent() == null) {
final ViewGroup.LayoutParams lp = mView.getLayoutParams();
if (lp instanceof CoordinatorLayout.LayoutParams) {
// If our LayoutParams are from a CoordinatorLayout, we'll setup our Behavior
final CoordinatorLayout.LayoutParams clp = (CoordinatorLayout.LayoutParams) lp;
final Behavior behavior = new Behavior();
behavior.setStartAlphaSwipeDistance(0.1f);
behavior.setEndAlphaSwipeDistance(0.6f);
behavior.setSwipeDirection(SwipeDismissBehavior.SWIPE_DIRECTION_START_TO_END);
behavior.setListener(new SwipeDismissBehavior.OnDismissListener() {
@Override
public void onDismiss(View view) {
view.setVisibility(View.GONE);
dispatchDismiss(Callback.DISMISS_EVENT_SWIPE);
}
@Override
public void onDragStateChanged(int state) {
switch (state) {
case SwipeDismissBehavior.STATE_DRAGGING:
case SwipeDismissBehavior.STATE_SETTLING:
// If the view is being dragged or settling, cancel the timeout
SnackbarManager.getInstance().cancelTimeout(mManagerCallback);
break;
case SwipeDismissBehavior.STATE_IDLE:
// If the view has been released and is idle, restore the timeout
SnackbarManager.getInstance().restoreTimeout(mManagerCallback);
break;
}
}
});
clp.setBehavior(behavior);
// Also set the inset edge so that views can dodge the snackbar correctly
clp.insetEdge = Gravity.BOTTOM;
}
mTargetParent.addView(mView);
}
......
}我们可以看到，当Snack执行show方法的时候，会生成一个Behavior，然后set给CoordinateLayout，而CoordinateLayout会根据这个Behavior执行动作。这个方法下面省略的大体上就是一个Translation属性动画的实现，这里就不展开来说了。
回到我们之前所说，我们需要为带有滚动属性的view设置layout_behavior这个属性，我们为其设置的值
app:layout_behavior="@string/appbar_scrolling_view_behavior"
<string name="appbar_scrolling_view_behavior" translatable="false">android.support.design.widget.AppBarLayout$ScrollingViewBehavior</string>
我们可以在AppBarLayout的源码中找到这个ScrollingViewBehavior，其最终也是继承自Behavior实现了特定的效果。
现在或许你有疑问，这个神秘的Behavior到底是个什么鬼？
Behavior 核心概念
Behavior 就是行为，他定义了View的行为。
CoordinatorLayout的工作原理是搜索定义了CoordinatorLayout Behavior 的子view，不管是通过在xml中使用app:layout_behavior标签还是通过在代码中对view类使用@DefaultBehavior修饰符来添加注解。当滚动发生的时候，CoordinatorLayout会尝试触发那些声明了依赖的子view。
Behavior最核心的两个方法是：layoutDependsOn() 和onDependentViewChanged()；这两个方法的说明如下：
public boolean layoutDependsOn(CoordinatorLayout parent, T child, View dependency) {
boolean rs;
//根据逻辑判断rs的取值
//返回false表示child不依赖dependency，ture表示依赖
return rs;
}/**
* 当dependency发生改变时（位置、宽高等），执行这个函数
* 返回true表示child的位置或者是宽高要发生改变，否则就返回false
*/
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, T child, View dependency) {
//child要执行的具体动作
return true;
}FloatingActionButton 的Behavior
我们用Android Studio查看FloatingActionButton的源码，会发现他包含了一个Behavior的注解：
@CoordinatorLayout.DefaultBehavior(FloatingActionButton.Behavior.class)
public class FloatingActionButton extends VisibilityAwareImageButton {
.....
}这里我们看一下FloatingActionButton的注解参数FloatingActionButton.Behavior.class 是怎样实现的。通过源码我们发现这个FloatingActionButton的Behavior继承自CoordinateLayout的Behavior，而且只实现了onDependentViewChanged方法，我们看一下：
public static class Behavior extends CoordinatorLayout.Behavior<FloatingActionButton> {
private static final boolean AUTO_HIDE_DEFAULT = true;
private Rect mTmpRect;
private OnVisibilityChangedListener mInternalAutoHideListener;
private boolean mAutoHideEnabled;
public Behavior() {
super();
mAutoHideEnabled = AUTO_HIDE_DEFAULT;
}
public Behavior(Context context, AttributeSet attrs) {
super(context, attrs);
TypedArray a = context.obtainStyledAttributes(attrs,
R.styleable.FloatingActionButton_Behavior_Layout);
mAutoHideEnabled = a.getBoolean(
R.styleable.FloatingActionButton_Behavior_Layout_behavior_autoHide,
AUTO_HIDE_DEFAULT);
a.recycle();
}
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, FloatingActionButton child,
View dependency) {
if (dependency instanceof AppBarLayout) {
// If we're depending on an AppBarLayout we will show/hide it automatically
// if the FAB is anchored to the AppBarLayout
updateFabVisibilityForAppBarLayout(parent, (AppBarLayout) dependency, child);
} else if (isBottomSheet(dependency)) {
updateFabVisibilityForBottomSheet(dependency, child);
}
return false;
}
}可以看到他在onDependentViewChanged中直接判断了当前依赖的view。我们在模仿个人中心时，设置的FloatingActionButton的dependency就是AppBarLayout。而在这个方法中，他就会根据此执行特定的操作，也就是updateFabVisibilityForAppBarLayout 这个方法中的内容。
自定义Behavior
好了，说了这么多，下面我们说一下自定义Behavior。我们在模仿知乎底部用于切换Fragment的Tab时，便使用了一个自定义的Behavior。
BottomViewBehavior
public class BottomViewBehavior extends CoordinatorLayout.Behavior<View> {
public BottomViewBehavior(Context context, AttributeSet attrs) {
super(context, attrs);
}
@Override
public boolean layoutDependsOn(CoordinatorLayout parent, View child, View dependency) {
return dependency instanceof AppBarLayout;
}
@Override
public boolean onDependentViewChanged(CoordinatorLayout parent, View child, View dependency) {
float translationY = Math.abs(dependency.getTop());
child.setTranslationY(translationY);
return true;
}
}这里我们的思路很简单，就是我们的View 要依赖于顶部的AppBarLayout，而用其距离屏幕的距离，作为底部（tab)相对于屏幕的距离，这样当顶部的AppBarLayout 滑动出屏幕时，底部也将做相应的位移，当然这里底部tab 的高度是需要做限制的。
<LinearLayout
android:id="@+id/bottom"
android:layout_width="match_parent"
android:layout_height="48dp"
android:layout_gravity="bottom"
android:background="@color/white"
android:orientation="horizontal"
app:layout_behavior="home.smart.fly.zhihuindex.behavior.BottomViewBehavior">
<RadioGroup
android:id="@+id/tabs_rg"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="horizontal"
android:paddingLeft="5dp"
android:paddingRight="5dp">
<RadioButton
android:id="@+id/home_tab"
android:layout_width="0dp"
android:layout_height="match_parent"
android:layout_weight="1"
android:background="#00000000"
android:button="@null"
android:checked="true"
android:drawableTop="@drawable/home_sel"
android:gravity="center|bottom"
android:paddingTop="5dp" />
<RadioButton
android:id="@+id/explore_tab"
android:layout_width="0dp"
android:layout_height="match_parent"
android:layout_weight="1"
android:background="#00000000"
android:button="@null"
android:drawableTop="@drawable/explore_sel"
android:gravity="center|bottom"
android:paddingTop="5dp" />
<RadioButton
android:id="@+id/notify_tab"
android:layout_width="0dp"
android:layout_height="match_parent"
android:layout_weight="1"
android:background="#00000000"
android:button="@null"
android:drawableTop="@drawable/notify_sel"
android:gravity="center|bottom"
android:paddingTop="5dp" />
<RadioButton
android:id="@+id/user_tab"
android:layout_width="0dp"
android:layout_height="match_parent"
android:layout_weight="1"
android:background="#00000000"
android:button="@null"
android:drawableTop="@drawable/user_sel"
android:gravity="center|bottom"
android:paddingTop="5dp" />
</RadioGroup>
</LinearLayout>我们将自定义的Behavior设置为这个bottom的app:layout_behavior就可以实现类似于知乎首页的那种效果了。
FabBehavior
这里我们用到的FloatingActionButton也可以自定义Behavior。
public class FabBehavior extends CoordinatorLayout.Behavior<View> {
private static final Interpolator INTERPOLATOR = new FastOutSlowInInterpolator();
/**
* 控件距离coordinatorLayout底部距离
*/
private float viewDistance;
private boolean aninmating;
public FabBehavior(Context context, AttributeSet attrs) {
super(context, attrs);
}
@Override
public boolean onStartNestedScroll(CoordinatorLayout coordinatorLayout, View child, View directTargetChild, View target, int nestedScrollAxes) {
if(child.getVisibility() == View.VISIBLE&& viewDistance ==0){
//获取控件距离父布局（coordinatorLayout）底部距离
viewDistance =coordinatorLayout.getHeight()-child.getY();
}
return (nestedScrollAxes & ViewCompat.SCROLL_AXIS_VERTICAL) != 0;//判断是否竖直滚动
}
@Override
public void onNestedPreScroll(CoordinatorLayout coordinatorLayout, View child, View target, int dx, int dy, int[] consumed) {
//dy大于0是向上滚动 小于0是向下滚动
if (dy >=0&&!aninmating &&child.getVisibility()==View.VISIBLE) {
hide(child);
} else if (dy <0&&!aninmating &&child.getVisibility()==View.GONE) {
show(child);
}
}
private void hide(final View view) {
ViewPropertyAnimator animator = view.animate().translationY(viewDistance).setInterpolator(INTERPOLATOR).setDuration(200);
animator.setListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
aninmating =true;
}
@Override
public void onAnimationEnd(Animator animator) {
view.setVisibility(View.GONE);
aninmating =false;
}
@Override
public void onAnimationCancel(Animator animator) {
show(view);
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
animator.start();
}
private void show(final View view) {
ViewPropertyAnimator animator = view.animate().translationY(0).setInterpolator(INTERPOLATOR).setDuration(200);
animator.setListener(new Animator.AnimatorListener() {
@Override
public void onAnimationStart(Animator animator) {
view.setVisibility(View.VISIBLE);
aninmating =true;
}
@Override
public void onAnimationEnd(Animator animator) {
aninmating =false;
}
@Override
public void onAnimationCancel(Animator animator) {
hide(view);
}
@Override
public void onAnimationRepeat(Animator animator) {
}
});
animator.start();
}
}这里我们并没有去实现layoutDependsOn() 和onDependentViewChanged()这两个方法，因为FloatingActionButton已经实现了这两个方法，我们这里我们从自身需求出发，就其滑动时的特性，做了一个滑动屏幕时FloatingActionButton快速从底部弹出或隐藏的Behavior。结合注释，代码很容易理解。
好了，这就是所有关于CoordinateLayout的东西了，可以看到Behavior是这个控件的核心，也是最难理解的东西。自定义Behavior可以让我们的滑动动画有无限的可能。
总结
关于这个模仿知乎首页的实现，最初真的只是想研究一下“首页”是怎么实现的。结果随着Demo的展开，加上轻微强迫症的作祟，便成了现在这个样子。到这里，不得不说一下，个人感觉，真正的知乎首页应该是没有使用CoordinateLayout；因为按现在这种Activity+n*Fragment 的套路，使用CoordinateLayout完全是给自己添乱，因为CoordinateLayout是滑动特性是无法嵌套使用的（或者说很复杂，我没发现），当我在最外层的Activity中使用了CoordinateLayout后，内部的Fragment中再次使用CoordinateLayout时，就会发生意想不到的各种bug，所以你会发现我们模拟的个人中心是有问题的，这里就是嵌套CoordinateLayout后外部的CoordinateLayout失效了，导致底部的Behavior也失效。
不过在整个模仿的过程，也算是对CoordinateLayout的一次深入了解吧，顺便也对SwipeRefreshLayout的内容和Tween Animation的使用做了一次巩固。首页RecycleView item中仿照Toolbar的弹出菜单，真的是耗费了不少时间。
来自：http://www.jianshu.com/p/a8f0a1bbc1e6
推荐阅读
最新回复 (0)
站点信息
- 文章2281
- 用户1336
- 访客9548283
每日一句
The honest man takes pains, and then enjoys pleasure.
正直的人先经历痛苦，然后享受欢乐。
正直的人先经历痛苦，然后享受欢乐。
