一些小概念
1.反投影直方图的结果是一个概率映射，体现了已知图像内容出现在图像中特定位置的概率。 2.概率映射可以找到最初的位置，从最初的位置开始并且迭代移动，便可以找到精确的位置，这就是均值漂移算法做的事情。 3.均值漂移算法是以迭代的方式锁定函数的局部最大值的。
关于均值漂移算法的过程(OpenCV)
其实均值漂移算法就是寻找预定义寻找区域中数据点的重心，或者说加权平均值。将寻找区域中心移动到数据点的重心处，并重复这个过程直到寻找区域重心收敛到一个稳定点。 OpenCV中定义了两种终止条件：迭代最大次数以及窗口重心的位移值（低于该值即认为算法收敛）。 在OpenCV中实现这个过程的是meanshift函数，其源代码如下：

#include "_cv.h"

CV_IMPL int
cvMeanShift( const void* imgProb, CvRect windowIn,
             CvTermCriteria criteria, CvConnectedComp* comp )
{
    //CvMoments用来计算矩形的重心，面积等形状特征
    CvMoments moments;
    int    i = 0, eps;
    CvMat  stub, *mat = (CvMat*)imgProb;
    CvMat  cur_win;
    CvRect cur_rect = windowIn;

    CV_FUNCNAME( "cvMeanShift" );

    //初始化跟踪窗口
    if( comp )
        comp->rect = windowIn;

    //把0阶矩和1阶矩先初始化置零
    moments.m00 = moments.m10 = moments.m01 = 0;

    __BEGIN__;

    CV_CALL( mat = cvGetMat( mat, &stub ));

    //各种输入变量不符合要求时显示错误信息
    if( CV_MAT_CN( mat->type ) > 1 )
        CV_ERROR( CV_BadNumChannels, cvUnsupportedFormat );
    if( windowIn.height <= 0 || windowIn.width <= 0 )
        CV_ERROR( CV_StsBadArg, "Input window has non-positive sizes" );
    if( windowIn.x < 0 || windowIn.x + windowIn.width > mat->cols ||
        windowIn.y < 0 || windowIn.y + windowIn.height > mat->rows )
        CV_ERROR( CV_StsBadArg, "Initial window is not inside the image ROI" );

    //迭代的标准，精度=1.0，迭代次数=100
    CV_CALL( criteria = cvCheckTermCriteria( criteria, 1., 100 ));

    //精度eps=1
    eps = cvRound( criteria.epsilon * criteria.epsilon );

    //最大循环次数=最大迭代次数criteria.max_iter=100
    for( i = 0; i < criteria.max_iter; i++ )
    {
        int dx, dy, nx, ny;
        double inv_m00;

        //选取搜索区域，对该矩形区域计算它的0,1阶矩
        CV_CALL( cvGetSubRect( mat, &cur_win, cur_rect ));
        CV_CALL( cvMoments( &cur_win, &moments ));

        /* Calculating center of mass */
        if( fabs(moments.m00) < DBL_EPSILON )
            break;

        //搜索区域的质量m00
        inv_m00 = moments.inv_sqrt_m00*moments.inv_sqrt_m00;
        //搜索区域的水平重心偏移dx
        dx = cvRound( moments.m10 * inv_m00 - windowIn.width*0.5 );
        //搜索区域的垂直重心偏移dy
        dy = cvRound( moments.m01 * inv_m00 - windowIn.height*0.5 );

        //搜索区域的重心坐标(nx,ny)
        nx = cur_rect.x + dx;
        ny = cur_rect.y + dy;

        //跟踪目标处于图像边缘时进行一些相应的处理
        if( nx < 0 )
            nx = 0;
        else if( nx + cur_rect.width > mat->cols )
            nx = mat->cols - cur_rect.width;

        if( ny < 0 )
            ny = 0;
        else if( ny + cur_rect.height > mat->rows )
            ny = mat->rows - cur_rect.height;

        dx = nx - cur_rect.x;
        dy = ny - cur_rect.y;
        cur_rect.x = nx;
        cur_rect.y = ny;

        /* Check for coverage centers mass & window */
        //精度达到要求时即可退出循环
        if( dx*dx + dy*dy < eps )
            break;
    }

    __END__;

    //对meanshift函数的返回值赋值
    if( comp )
    {
        comp->rect = cur_rect;
        comp->area = (float)moments.m00;
    }

    return i;
}


在里面我们可以很容易的看出迭代过程 对这个算法想仔细研究的同学可以参考一下Dorin Comaniciu 等人2002年写的： 《Mean Shift：A Robust Approach Toward Feature Space Analysis》
实际例子
例子代码

#include <opencv2\core\core.hpp>
#include <opencv2\highgui\highgui.hpp>
#include <opencv2\imgproc\imgproc.hpp>
#include <opencv2\video\tracking.hpp>

#include <iostream>
#include <vector>
using namespace std;

#include "objectFinder.h"
#include "colorhistogram.h"

int main()
{
    //读取参考图像
    cv::Mat image= cv::imread("../3.jpg");
    if (!image.data)
        return 0;

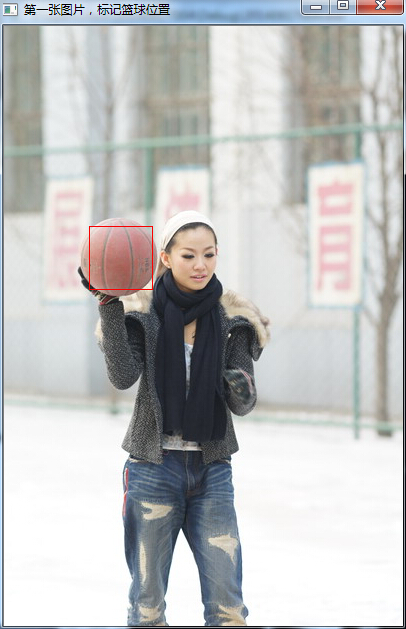

    //定义查找物体
    cv::Mat imageROI= image(cv::Rect(85,200,64,64));
    cv::rectangle(image, cv::Rect(85,200,64,64),cv::Scalar(0,0,255));

    //显示参考图像
    cv::namedWindow("第一张图片，标记篮球位置");
    cv::imshow("第一张图片，标记篮球位置",image);

    //获得色度直方图
    ColorHistogram hc;
    cv::MatND colorhist= hc.getHueHistogram(imageROI);

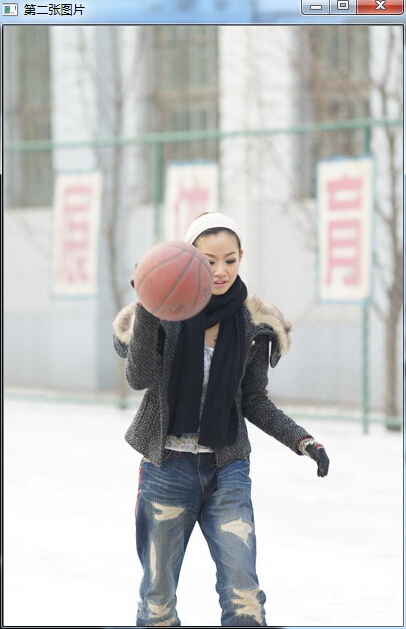

    //读入目标图像
    image= cv::imread("../4.jpg");

    //显示目标图像
    cv::namedWindow("第二张图片");
    cv::imshow("第二张图片",image);

    //将RGB图像图像转换为HSV图像
    cv::Mat hsv;
    cv::cvtColor(image, hsv, CV_BGR2HSV);

    //分离图像通道
    vector<cv::Mat> v;
    cv::split(hsv,v);

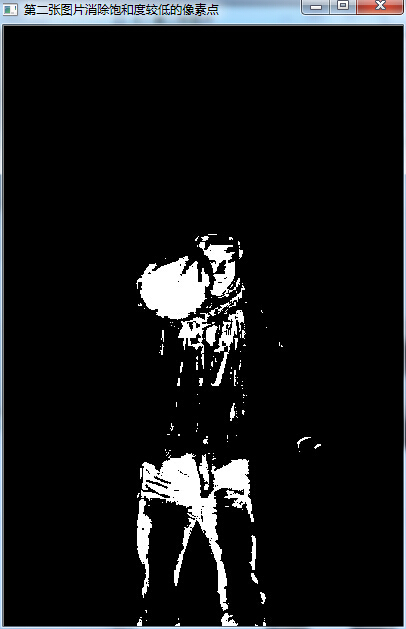

    //消除饱和度较低的像素点
    int minSat=65;
    cv::threshold(v[1],v[1],minSat,255,cv::THRESH_BINARY);
    cv::namedWindow("第二张图片消除饱和度较低的像素点");
    cv::imshow("第二张图片消除饱和度较低的像素点",v[1]);

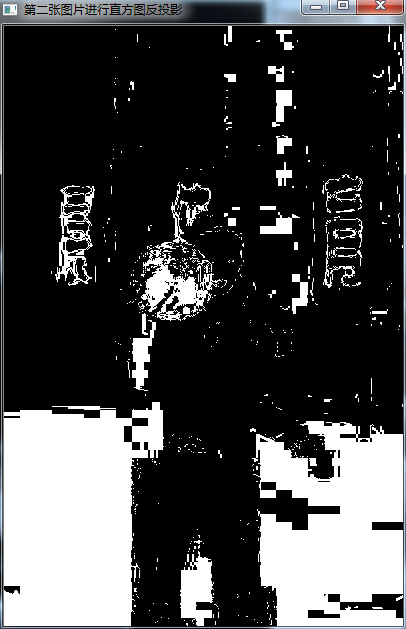

    //进行直方图反投影
    ObjectFinder finder;
    finder.setHistogram(colorhist);
    finder.setThreshold(0.3f);
    int ch[1]={0};
    cv::Mat result= finder.find(hsv,0.0f,180.0f,ch,1);

    cv::namedWindow("第二张图片进行直方图反投影");
    cv::imshow("第二张图片进行直方图反投影",result);

    //利用位运算消除低饱和度像素
    cv::bitwise_and(result,v[1],result);
    cv::namedWindow("第二张图片利用位运算进一步消除低饱和度像素点");
    cv::imshow("第二张图片利用位运算进一步消除低饱和度像素点",result);

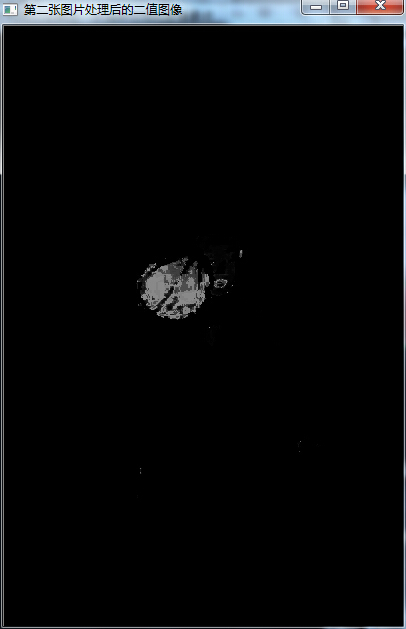

    // 得到反投影直方图概率图像
    finder.setThreshold(-1.0f);
    result= finder.find(hsv,0.0f,180.0f,ch,1);
    cv::bitwise_and(result,v[1],result);
    cv::namedWindow("第二张图片处理后的二值图像");
    cv::imshow("第二张图片处理后的二值图像",result);

    cv::Rect rect(85,200,64,64);
    cv::rectangle(image, rect, cv::Scalar(0,0,255));

    cv::TermCriteria criteria(cv::TermCriteria::MAX_ITER,10,0.01);
    cout << "均值漂移迭代次数 = " << cv::meanShift(result,rect,criteria) << endl;

    cv::rectangle(image, rect, cv::Scalar(0,255,0));

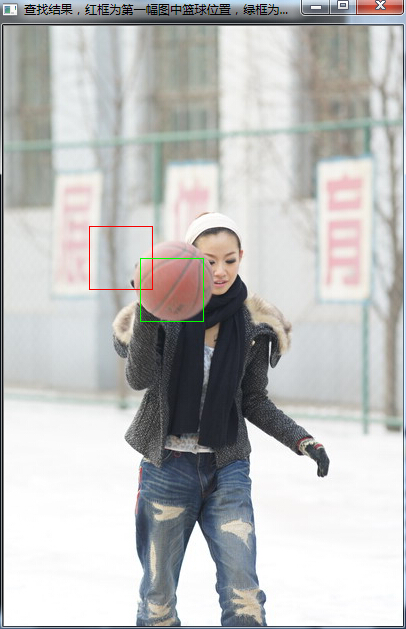

    //展示结果图
    cv::namedWindow("查找结果，红框为第一幅图中篮球位置，绿框为现位置");
    cv::imshow("查找结果，红框为第一幅图中篮球位置，绿框为现位置",image);

    cv::waitKey();
    return 0;
}


输出结果
