OpenCV中通过Mat获取图像像素值

Home / C++ MrLee 2015-5-12 4151

今天百度搜资料还搜到了自己的。。。《访问图像中每个像素的值》，这是之前写的了，用的也是2.0的风格IplImage*格式，不太适用后来Mat的格式，特此重写一篇。
以下例子源自《The OpenCV Tutorials --Release 2.4.2》2.2 How to scan images, lookup tables and time measurement with OpenCV

1342908429_6672

图像容器Mat

还是先看Mat的存储形式。Mat和Matlab里的数组格式有点像，但一般是二维向量，如果是灰度图，一般存放类型；如果是RGB彩色图，存放类型。

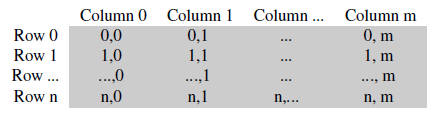

单通道灰度图数据存放格式：

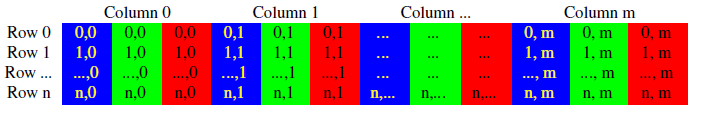

1342908517_7536

注意通道的顺序反转了：BGR。通常情况内存足够大的话图像的每一行是连续存放的，也就是在内存上图像的所有数据存放成一行，这中情况在访问时可以提供很大方便。可以用 isContinuous()函数来判断图像数组是否为连续的。

访问图像中的像素

高效的方法：C操作符[ ]

最快的是直接用C风格的内存访问操作符[]来访问：

Mat& ScanImageAndReduceC(Mat& I, const uchar* const table)
{
	// accept only char type matrices
	CV_Assert(I.depth() != sizeof(uchar));
	int channels = I.channels();
	int nRows = I.rows ;
	int nCols = I.cols* channels;
	if (I.isContinuous())
	{
		nCols *= nRows;
		nRows = 1;
	}
	int i,j;
	uchar* p;
	for( i = 0; i < nRows; ++i)
	{
		p = I.ptr(i);
		for ( j = 0; j < nCols; ++j)
		{
			p[j] = table[p[j]];
		}
	}
	return I;
}

注意：书中这段代码是有问题的，前面写成了

int nRows = I.rows * channels;
int nCols = I.cols;

一般情况 isContinous为true，运行不会出错，但你可以注释掉那个if，会有访问越界的问题。

这种访问形式就是在每行定义一个指针，然后在内存上直接连续访问。如果整个数组在内存上都是连续存放的，那么只需要定义一个指针就可以访问所有的数据！如单通道的灰度图访问方式如下：

uchar* p = I.data;
for( unsigned int i =0; i < ncol*nrows; ++i)
	*p++ = table[*p];

安全的方法：迭代器iterator

相比用指针直接访问可能出现越界问题，迭代器绝对是非常安全的方法：

Mat& ScanImageAndReduceIterator(Mat& I, const uchar* const table)
{
	// accept only char type matrices
	CV_Assert(I.depth() != sizeof(uchar));
	const int channels = I.channels();
	switch(channels)
	{
	case 1:
		{
			MatIterator_ it, end;
			for( it = I.begin(), end = I.end(); it != end; ++it)
				*it = table[*it];
			break;
		}
	case 3:
		{
			MatIterator_ it, end;
			for( it = I.begin(), end = I.end(); it != end; ++it)
			{
				(*it)[0] = table[(*it)[0]];
				(*it)[1] = table[(*it)[1]];
				(*it)[2] = table[(*it)[2]];
			}
		}
	}
	return I;
}

这里我们只定义了一个迭代器，用了一个for循环，这是因为在OpenCV里迭代器会访问每一列然后自动跳到下一行，不用管在内存上是否isContinous。另外要注意的是在三通道图像中我们定义的是格式的迭代器，如果定义成uchar，则只能访问到B即蓝色通道的值。这种方式虽然安全，但是挺慢的，一会儿就知道了。

更慢的方法：动态地址计算

这种方法在需要连续扫描所有点的应用时并不推荐，因为它更实用与随机访问。这种方法最基本的用途是访问任意的某一行某一列：

Mat& ScanImageAndReduceRandomAccess(Mat& I, const uchar* const table)
{
	// accept only char type matrices
	CV_Assert(I.depth() != sizeof(uchar));
	const int channels = I.channels();
	switch(channels)
	{
	case 1:
		{
			for( int i = 0; i < I.rows; ++i)
				for( int j = 0; j < I.cols; ++j )
					I.at(i,j) = table[I.at(i,j)];
			break;
		}
	case 3:
		{
			Mat_ _I = I;
			for( int i = 0; i < I.rows; ++i)
				for( int j = 0; j < I.cols; ++j )
				{
					_I(i,j)[0] = table[_I(i,j)[0]];
					_I(i,j)[1] = table[_I(i,j)[1]];
					_I(i,j)[2] = table[_I(i,j)[2]];
				}
				I = _I;
				break;
		}
	}
	return I;
}

因为这种方法是为随机访问设计的，所以真的是奇慢无比。。。

减小颜色空间 color space reduction

现在来介绍下上述函数对每个元素的操作，也就是用table更改像素值。这里其实是做了个减小颜色空间的操作，这在一些识别之类的应用中会大大降低运算复杂度。类如uchar类型的三通道图像，每个通道取值可以是0~255，于是就有 256*256个不同的值。我们可以通过定义： 0~9 范围的像素值为 0 10~19 范围的像素值为 10 20~29 范围的像素值为 20 。。。。。。着这样的操作将颜色取值降低为 26*26*26 种情况。这个操作可以用一个简单的公式：

来实现，因为C++中int类型除法操作会自动截余。类如 Iold=14; Inew=(Iold/10)*10=(14/10)*10=1*10=10; 在处理图像像素时，每个像素需要进行一遍上述计算也需要一定的时间花销。但我们注意到其实只有 0~255 种像素，即只有256种情况。进一步可以把256种计算好的结果提前存在表中 table 中，这样每种情况不需计算直接从 table 中取结果即可。

int divideWith=10;
uchar table[256];
for (int i = 0; i < 256; ++i)
	table[i] = divideWith* (i/divideWith);

于是table[i]存放的是值为i的像素减小颜色空间的结果，这样也就可以理解上述方法中的操作：p[j] = table[p[j]];

LUT : Look up table

OpenCV 很聪明的有个 LUT 函数就是针对这种 Look up talbe 的操作：

Mat lookUpTable(1, 256, CV_8U);
uchar* p = lookUpTable.data;
for( int i = 0; i < 256; ++i)
	p[i] = table[i];
for (int i = 0; i < times; ++i)
	LUT(I, lookUpTable, J);

算法计时

为了验证几种方法的效率，可以用一个简单的计时和输出：

double t;
t = (double)getTickCount();
t = 1000*((double)getTickCount() - t)/getTickFrequency();
t /= times;

实验结果

原图：

1342913369_9006

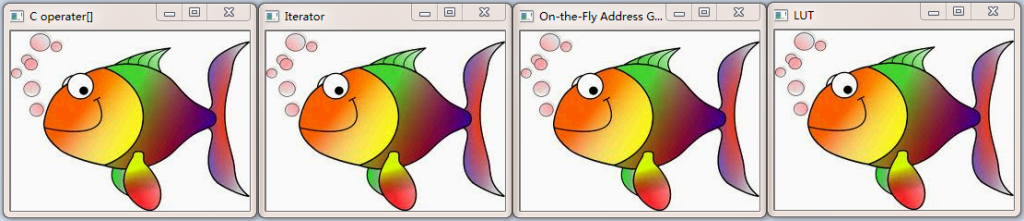

降低颜色空间结果：

1342913385_4940

算法时间：

1342913418_4387

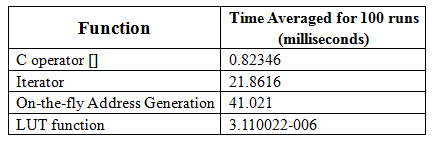

更清楚的时间对比表：

1342913449_7567
