该技术主要用到了grabCut函数，先看看该函数的说明。

void grabCut(InputArray img, InputOutputArray mask, Rect rect,
                             InputOutputArray bgdModel, InputOutputArray fgdModel,
                             int iterCount, int mode=GC_EVAL )

img:待分割的源图像，必须是8位3通道（CV_8UC3）图像，在处理的过程中不会被修改； mask：掩码图像，大小和原图像一致。可以有如下几种取值： GC_BGD（=0），背景； GC_FGD（=1），前景； GC_PR_BGD（=2），可能的背景； GC_PR_FGD（=3），可能的前景。 rect:用于限定需要进行分割的图像范围，只有该矩形窗口内的图像部分才被处理； bgdModel:背景模型，如果为null，函数内部会自动创建一个bgdModel； fgdModel:前景模型，如果为null，函数内部会自动创建一个fgdModel； iterCount:迭代次数，必须大于0； mode:用于指示grabCut函数进行什么操作。可以有如下几种选择： GC_INIT_WITH_RECT（=0），用矩形窗初始化GrabCut； GC_INIT_WITH_MASK（=1），用掩码图像初始化GrabCut； GC_EVAL（=2），执行分割。
4、基本原理： 首先用户在图片上画一个方框，grabCut默认方框内部为前景，设置掩码为2，方框外部都是背景，设置掩码为0。然后根据算法， 将方框内部检查出来是背景的位置，掩码由2改为0。最后，经过算法处理，方框中掩码依然为2的，就是检查出来的前景，其他为背景。

实例讲解1 这些例子都主要是根据opencv自带的例子：opencv\samples\cpp\grabcut.cpp 简化修改而来。

#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"

#include <iostream>

using namespace std;
using namespace cv;

string filename;
Mat image;
string winName = "show";
Rect rect;
Mat mask;
const Scalar GREEN = Scalar(0,255,0);
Mat bgdModel, fgdModel;

void setRectInMask(){
	rect.x = 110;
	rect.y = 220;
	rect.width = 100;
	rect.height = 100;
}

static void getBinMask( const Mat& comMask, Mat& binMask ){
	binMask.create( comMask.size(), CV_8UC1 );
	binMask = comMask & 1;
}

int main(int argc, char* argv[]){
	Mat binMask, res;
	filename = argv[1];
	image = imread( filename, 1 );
	mask.create(image.size(), CV_8UC1);
	mask.setTo(GC_BGD);
	setRectInMask();
	(mask(rect)).setTo(Scalar(GC_PR_FGD));
	rectangle(image, Point(rect.x, rect.y), Point(rect.x + rect.width, rect.y + rect.height ), GREEN, 2);
	imshow(winName, image);
	image = imread( filename, 1 );
	grabCut(image, mask, rect, bgdModel, fgdModel, 1, GC_INIT_WITH_RECT);
	getBinMask(mask, binMask);
	image.copyTo(res, binMask);
	imshow("result", res);

	waitKey(0);

	return 0;
}

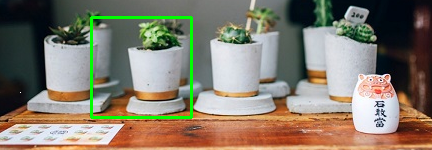

代码讲解 1、首先是装载需要处理的源图片。 filename = argv[1]; image = imread( filename, 1 ); 2、设置掩码，首先创建了一个和源图片一样大小的掩码空间。接着将整个掩码空间设置为背景：GC_BGD。接着创建了一个rect,对应左上角坐标为： (110,220),长宽都为100。接着在掩码空间mask对应左边位置的掩码设置为GC_PR_FGD（疑似为前景）。这个rect就是需要分离前景背景的空间。同时 在源图像上，rect对应的需要被处理位置画出绿色方框框选。接着将画了绿色方框之后的源图片显示出来。 mask.create(image.size(), CV_8UC1); mask.setTo(GC_BGD); setRectInMask(); (mask(rect)).setTo(Scalar(GC_PR_FGD)); rectangle(image, Point(rect.x, rect.y), Point(rect.x + rect.width, rect.y + rect.height ), GREEN, 2); imshow(winName, image); 3、之前的源图像被画了绿色方框，所以需要重新装载一遍源图像。接着使用函数grabCut，根据传入的相关参数，进行前景背景分离操作。最后在生成的 结果保存在mask中，背景被置为0，前景被置为1。接着将mask结果筛选到binMask中。最后使用image.copyTo(res, binMask);将原图像根据binMask作为掩码， 将筛选出来的前景复制到目标图像res中。并将目标图像显示出来。 效果演示

实例讲解2 继续这个例子中加入了鼠标的操作。

#include "opencv2/highgui/highgui.hpp"
#include "opencv2/imgproc/imgproc.hpp"

#include <iostream>

using namespace std;
using namespace cv;

string filename;
Mat image;
string winName = "show";
enum{NOT_SET = 0, IN_PROCESS = 1, SET = 2};
uchar rectState;
Rect rect;
Mat mask;
const Scalar GREEN = Scalar(0,255,0);
Mat bgdModel, fgdModel;

void setRectInMask(){
	rect.x = max(0, rect.x);
	rect.y = max(0, rect.y);
	rect.width = min(rect.width, image.cols-rect.x);
	rect.height = min(rect.height, image.rows-rect.y);

}

static void getBinMask( const Mat& comMask, Mat& binMask ){
	binMask.create( comMask.size(), CV_8UC1 );
	binMask = comMask & 1;
}

void on_mouse( int event, int x, int y, int flags, void* )
{
	Mat res;
	Mat binMask;

	switch( event ){
		case CV_EVENT_LBUTTONDOWN:
			if( rectState == NOT_SET){
				rectState = IN_PROCESS;
				rect = Rect( x, y, 1, 1 );
			}
			break;
		case CV_EVENT_LBUTTONUP:
			if( rectState == IN_PROCESS ){
				rect = Rect( Point(rect.x, rect.y), Point(x,y) );
				rectState = SET;
				(mask(rect)).setTo( Scalar(GC_PR_FGD));
				image = imread( filename, 1 );
				grabCut(image, mask, rect, bgdModel, fgdModel, 1, GC_INIT_WITH_RECT);
				getBinMask( mask, binMask );
				image.copyTo(res, binMask );
				imshow("11", res);
			}
			break;
		case CV_EVENT_MOUSEMOVE:
			if( rectState == IN_PROCESS ){
				rect = Rect( Point(rect.x, rect.y), Point(x,y) );
				image = imread( filename, 1 );
				rectangle(image, Point( rect.x, rect.y ), Point(rect.x + rect.width, rect.y + rect.height ), GREEN, 2);
				imshow(winName, image);
			}
			break;
	}
}

int main(int argc, char* argv[]){
	filename = argv[1];
	image = imread( filename, 1 );
	imshow(winName, image);
	mask.create(image.size(), CV_8UC1);
	rectState = NOT_SET;
	mask.setTo(GC_BGD);

	setMouseCallback(winName, on_mouse, 0);
	waitKey(0);

	return 0;
}

代码讲解 这一步中，主要也就是加入了鼠标响应。通过鼠标左键按下拖动，来框选之前提到的绿色目标框，当释放掉鼠标左键之后，便会将框选的位置进行 背景分离。
