相信刚学习opencv的朋友们，都接触到了threshold函数函数参数介绍：

InputArray src,源图像

OutputArray dst,输出图像

double thresh,门限值

double maxval,最大值

int type,函数类型选择，THRESH_BINARY，THRESH_BINARY_INV，THRESH_TRUNC，THRESH_TOZERO，THRESH_TOZERO_INV

这里，我们要自己设定阈值，如果我们图片是多样性，那么很可能有的图片取到的是全黑或者全白，不是我们预期的结果。那么此时adaptiveThreshold就帮我们解决了这个问题。依旧看看原型

opencv中adaptiveThreshold函数分析：
参数：
　　_src  　　　　要二值化的灰度图
　　_dst  　　　　二值化后的图
　　maxValue　　二值化后要设置的那个值
　　method　　　块计算的方法（ADAPTIVE_THRESH_MEAN_C 平均值，ADAPTIVE_THRESH_GAUSSIAN_C 高斯分布加权和）
　　type　　　　  二值化类型（CV_THRESH_BINARY 大于为最大值，CV_THRESH_BINARY_INV 小于为最大值）
　　blockSize　　块大小（奇数，大于1）
　　delta 　　　　差值（负值也可以）
源码和注释如下：

/** @brief 自适应二值化
*@param _src     要二值化的灰度图
*@param _dst     二值化后的图
*@param maxValue    二值化后要设置的那个值
*@param method 块计算的方法（ADAPTIVE_THRESH_MEAN_C 平均值，ADAPTIVE_THRESH_GAUSSIAN_C 高斯分布加权和）
*@param type     二值化类型（CV_THRESH_BINARY 大于为最大值，CV_THRESH_BINARY_INV 小于为最大值）
*@param blockSize    块大小（奇数，大于1）
*@param delta 差值（负值也可以）
*/
void cv::adaptiveThreshold(InputArray _src, OutputArray _dst, double maxValue,
    int method, int type, int blockSize, double delta)
{
    Mat src = _src.getMat();
    // 原图必须是单通道无符号8位
    CV_Assert(src.type() == CV_8UC1);
    // 块大小必须大于1，并且是奇数
    CV_Assert(blockSize % 2 == 1 && blockSize > 1);
    Size size = src.size();
    // 构建与原图像相同的图像
    _dst.create(size, src.type());
    Mat dst = _dst.getMat();
    if (maxValue < 0)
    {
        // 二值化后值小于0，图像都为0
        dst = Scalar(0);
        return;
    }
    // 用于比较的值
    Mat mean;
    if (src.data != dst.data)
        mean = dst;
    if (method == ADAPTIVE_THRESH_MEAN_C)
        // 计算平均值作为比较值
        boxFilter(src, mean, src.type(), Size(blockSize, blockSize),
        Point(-1, -1), true, BORDER_REPLICATE);
    else if (method == ADAPTIVE_THRESH_GAUSSIAN_C)
        // 计算高斯分布和作为比较值
        GaussianBlur(src, mean, Size(blockSize, blockSize), 0, 0, BORDER_REPLICATE);
    else
        CV_Error(CV_StsBadFlag, "Unknown/unsupported adaptive threshold method");
    int i, j;
    // 将maxValue夹到[0,255]的uchar范围区间，用作二值化后的值
    uchar imaxval = saturate_cast<uchar>(maxValue);
    // 根据二值化类型计算delta值
    int idelta = type == THRESH_BINARY ? cvCeil(delta) : cvFloor(delta);
    // 计算生成每个像素差对应的值表格，以后查表就可以。但像素差范围为什么是768，我确实认为512已经够了
    uchar tab[768];
    if (type == CV_THRESH_BINARY)
        for (i = 0; i < 768; i++)
            // i = src[j] - mean[j] + 255
            // i - 255 > -idelta ? imaxval : 0
            // = src[j] - mean[j] + 255 -255 > -idelta ? imaxval : 0
            // = src[j] > mean[j] - idelta ? imaxval : 0
            tab[i] = (uchar)(i - 255 > -idelta ? imaxval : 0);
    else if (type == CV_THRESH_BINARY_INV)
        for (i = 0; i < 768; i++)
            // i = src[j] - mean[j] + 255
            // i - 255 <= -idelta ? imaxval : 0
            // = src[j] - mean[j] + 255 - 255 <= -idelta ? imaxval : 0
            // = src[j] <= mean[j] - idelta ? imaxval : 0
            tab[i] = (uchar)(i - 255 <= -idelta ? imaxval : 0);
    else
        CV_Error(CV_StsBadFlag, "Unknown/unsupported threshold type");
    // 如果连续，加速运算
    if (src.isContinuous() && mean.isContinuous() && dst.isContinuous())
    {
        size.width *= size.height;
        size.height = 1;
    }
    // 逐像素计算src[j] - mean[j] + 255，并查表得到结果
    for (i = 0; i < size.height; i++)
    {
        const uchar* sdata = src.data + src.step*i;
        const uchar* mdata = mean.data + mean.step*i;
        uchar* ddata = dst.data + dst.step*i;
        for (j = 0; j < size.width; j++)
            // 将[-255, 255] 映射到[0, 510]然后查表
            ddata[j] = tab[sdata[j] - mdata[j] + 255];
    }
}

这个函数有个特点，就是它的结果是白底黑轮廓，如果不是你想要的可以进行黑白反转，用下面函数。

void CNumOcr::matReverse(Mat& src) {
	uchar* data = (uchar *) src.data;
	int step = src.step / sizeof(uchar);
	for (int i = 0; i < src.rows; i++)
		for (int j = 0; j < src.cols; j++)
			data[i * step + j] = 255 - data[i * step + j];
}

最终，我们看看对应的效果图

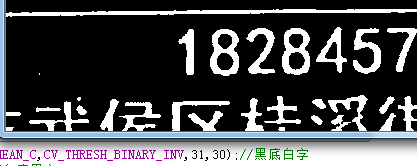

AdaptiveThreshold效果图：

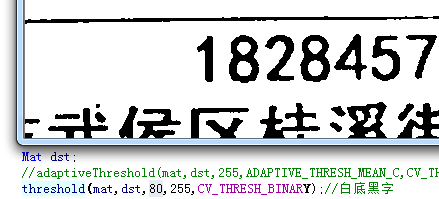

threshold效果图：

还是可以看出来，自动阈值的内容偏细。当然了，threshold虽然粗，但是阈值是在80及255的范围，如果是其它值，那结果又不一样了。
